消防應急照明和疏散指示系統在城市隧道的應用

發布時間：2023-02-06瀏覽次數：0

【摘要】：隨著城市的發展，交通量越來越大，交通狀況越來越復雜，城市隧道的修建也隨之變多。當隧道照明正常時，隧道內路面有足夠的照度，隧道中快速行駛的汽車，大部分司機不用打開車燈或只需打開車前小燈。而在發生事故時，無論是突然的照明失電或是火災時人員的疏散，都需要應急照明的切入。隨著 GB51309—2018 《消防應急照明和疏散指示系統技術標準》( 以下簡稱新規) 的實施，對城市隧道內的應急照明系統要求較以前有了很大的提高，本文就城市隧道的應急照明的設計進行探討。

【關鍵詞】：城市隧道；集中電源；集中控制；應急照明

0.前言

隨著城市的發展，交通量越來越大，交通狀況越來越復雜，城市隧道的修建也隨之變多。當隧道照明正常時，隧道內路面有足夠的照度，隧道中快速行駛的汽車，大部分司機不用打開車燈或只需打開車前小燈。而在發生事故時，無論是突然的照明失電或是火災時人員的疏散，都需要應急照明的切入。隨著 GB51309—2018 《消防應急照明和疏散指示系統技術標準》( 以下簡稱新規) 的實施，對城市隧道內的應急照明系統要求較以前有了很大的提高，本文就城市隧道的應急照明的設計進行探討。

1.應急照明系統的構成

城市隧道的應急照明主要包括備用照明和疏散照明。根據 JTG D70 /2—2014 《公路隧道設計規范第二冊交通工程與附屬設施》，城市隧道的照明一般為二級負荷。隧道內的備用照明是否需要設置，有關隧道的規范均未提及，但筆者認為隧道內設置備用照明是有必要的。對于城市隧道來說，其交通的復雜性遠高于高速公路隧道，在發生斷電事故時，為了避免發生事故，備用照明應點亮，其切換時間按相關規范要求，不大于 0． 2 s。

在新規實施之前，常規做法為: 在隧道內設置單獨的應急照明，普通照明燈具兼用作備

用照明和疏散照明，采用單獨的 EPS 集中供電或分散電源供電，如圖 1 所示。

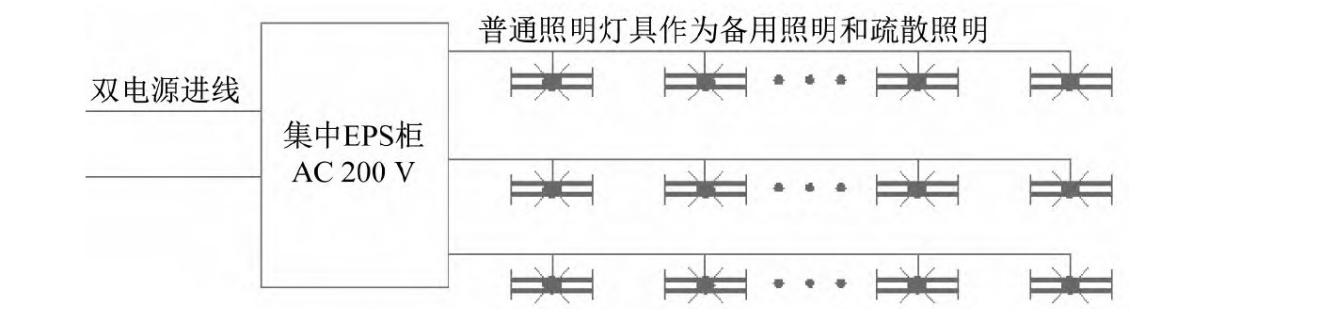

圖 1 普通照明燈具兼用作備用照明和疏散照明

新規實施后，規范要求，設置在距離地面8 m 及以下的燈具應選用 A 型燈具。筆者認為，由于燈具需要選擇 A 型燈具，所以備用照明和疏散照明需分開設置，如圖2所示。

圖 2 備用照明和疏散照明分開設置

隧道的疏散照明照度按新規的要求，取值不低于1lx，一二類隧道的應急時間不應低于1．5h，三四類隧道的應急時間不應低于1h。

2.應急照明系統的選擇

應急照明共有四種系統，分別為:

（1）集中電源集中控制系統;

（2）集中電源分散控制系統;

（3）分散電源集中控制系統;

（4）分散電源分散控制系統。

車行隧道內的環境較惡劣，燈具如果采用分散電源，一則后期維護起來有難度，二則自帶蓄電池會加大燈具的尺寸，影響美觀。因此，筆者建議隧道內的燈具采用集中電源的供電方式。

對于有隧道監控中心的較長隧道，可以采用集中控制系統。對于沒有監控中心的短隧道，可采用分散控制系統。

3.隧道指示的構成

3.1設置間距問題

針對疏散指示的設置間距，新規中規定:方向標志燈的標志面與疏散方向垂直時，燈具的設置間距不應大于 20 m; 方向標志燈的標志面與疏散方向平行時，燈具的設置間距不應大于10m。GB 50016—2014《建筑設計防火規范》中規定: 疏散指示間距不大于20m。(隧道章節并無規定，參照公用建筑)。

對于隧道，規范中均無明確規定，筆者認為，隧道內疏散指示可雙側交錯，設置間距為20m。

3.2設置方向及米標問題

隧道內的疏散，對于單洞雙向交通來說，兩側的出入口為疏散出口，對于雙洞雙向交通來說，兩洞互為疏散通道，兩側的出入口為疏散出口。

單洞雙向交通的疏散指示，可設置固定的方向指示，米標可標注距離洞口的距離即可。對于雙洞雙向交通的隧道來說，由于疏散出口為兩洞之間的車行橫洞門，所以疏散指示的米標及方向需要根據疏散的方案來確定，如圖3所示。
