摘要：隨著我國社會經濟的迅猛發展與城市化建設進程的加快，大型城市綜合體建筑越來越多，隨之而來的消防安全管理問題不容忽視。智能消防應急照明和疏散系統作為保證人員安全疏散不可或缺的消防設施，是保障消防安全的重要組成部分?；诖?，文章首先分析了智能消防應急照明和疏散系統的組成和功能特點，然后結合具體工程設計，闡述了該系統在工程中的應用，為智能化消防應急系統的應用及推廣提供參考。

關鍵詞：消防應急照明；疏散指示；智能消防；疏散系統

0 引言

       智能消防應急照明和疏散指示系統廣泛應用于賓館、酒店、醫院、商場、寫字樓、學校、體育館、電影院、機場、候車（船）室、室內步行街、城市交通隧道等場所，能根據自動火災報警信息實時計算，在不同場所、不同火災情況下自動生成適合當時情況的疏散路徑，人員只要沿著疏散指示燈的導引方向疏散，就能在避開危險火源的情況下找到近的安全出口。

1 智能消防應急照明和疏散指示系統的功能特點

      智能消防應急照明和疏散指示系統由消防應急照明燈具、應急標志燈具、應急照明控制器、應急照明集中電源、應急照明配電箱等系統部件組成，具有如下功能特點。

（1）人機圖形界面、設備可視化。智能消防應急照明和疏散指示系統采用計算機圖形界面、建筑平面圖、消防設施平面布置圖等顯示建筑物電子地圖，可直觀地查詢?cè)O(shè)備狀態，顯示設備安裝位置信息、狀態及數量。

（2）通過智能軟件實現智能動態疏散。智能軟件可綜合模擬建筑內火災等各種災害發生情況，能夠快速根據火災現場的實際情況及系統專用的數據庫智能調整疏散方案，給出安全高效的疏散指示路徑，智能打開消防應急照明燈和疏散指示燈，指向危險區域的應急標志燈箭頭調整，實現智能動態疏散 [1]。

（3）安全可靠。系統中應急標志燈的工作電壓均為DC24 V/DC36 V 安全電壓，應急照明安全可靠，能供電確保消防人員人身安全。

（4）保護燈具、降低成本。系統中消防應急燈具可選用不帶蓄電池的集中電源型消防應急燈具，由系統集中電源供電，減少了因傳統自帶電源的消防應急燈具維護的工作量，降低了維護難度。同時，系統能自動監控電池狀態，并自動實現充放電的管理，延長電池的使用壽命，降低成本 [2-3]。

（5）維護便捷。系統主機可對系統內消防應急燈具進行月檢、年檢，通過自檢故障提示，信號提示正確定位相應的燈具，輔助系統維護人員完成相應的系統操作。其操作簡單、維護費用少。

2 智能消防應急照明和疏散指示系統在建筑工程中的應用

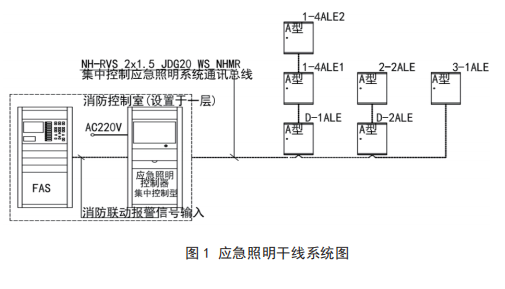

     某建設項目（工業項目）辦公樓有地下 1 層、地上 7層，地下室為車庫及設備用房，地上為各功能用房，總建筑面積為 11 993 m2，建筑高度為 32 m，屬于二類公共建筑，建筑耐火等級為一級，結構形式為鋼筋混凝土核心筒框架結構形式。選用集中控制型消防應急照明和疏散指示系統，系統由應急照明控制器（集中控制型）、應急照明配電箱（帶集中電源）、消防應急照明燈具、消防應急標志燈具等組成，如圖 1 所示。

2.1 應急照明控制器

       該工程自動火災報警系統主機設置在一層消防控制室內，應急照明控制器在該控制室內掛墻安裝。應急照明控制器的主顯示屏高度不低于15 m 且不高于18 m，正面工作面的操作寬度為2 m。應急照明控制器的電源由消防控制室內的雙電源切換箱提供，且需在末端切換，火災狀態下正?；芈繁磺袛嗪髴?yīng)急回路供電自動投入運行，應急照明回路自動投入運行，備用電源工作時間為180 min。該工程控制系統采用分散設置的集中電源供電，分散設置的集中電源由各防火分區的應急照明配電箱供電。應急照明控制器應能按預先設定的邏輯關系，自動、手動控制系統連接的設備，根據火災發生的位置，自動生成比較好的疏散逃生路線，及時變換疏散指示燈的方向，引導人員疏散，并應能在應急照明控制器上動態顯示。

2.2 應急照明配電箱

      應急照明配電箱安裝在各層配電間或電井，其進線供電電源由應急照明雙電源切換箱提供。平面疏散區域的供電由應急照明配電箱的主電源以樹干式或放射式的方式提供電源。

       應急照明配電箱設置要求：設備本身有地址編碼，應具備正常照明斷電自動點亮應急照明的功能。每個輸出回路電壓為 DC 24 V/36 V，每回路額定電流不大于10 A，每回路安裝功率120/180 W 任一出線回路連接燈具的數量不宜超過60 只，且輸出回路總數不應超過8個回路，該建筑集中電源供電范圍不超過8層。應急照明配電箱內的集中電源容量設計為 1 000 W，可設置在電氣豎井內，豎井內應按要求做好防火封堵。該工程自帶電源的應急照明配電箱系統如圖 2 所示。

2.3 消防應急照明燈具

      消防應急照明燈要求：采用 LED 光源，工作電壓為DC 24 V/36 V，光效應不小于 80 lm/W，應有防眩光處理措施，燈罩為阻燃材料，燈殼為金屬材質，應有能通過外表面觀察到自身正常及故障狀態的指示燈。其中，5 W 照明燈、管形照明燈、12 W 圓形吸頂照明燈均可配置動點亮延時熄滅功能的雷達感應裝置，雷達點亮?xí)r要求燈具全功率工作。建筑面積超過 400 m2 的辦公大廳、會議室等人員密集場所地面水平照度不應低于 3.0 lx，配電室、消防控制室等發生火災后仍需工作、值守的場所，在火災時應能提供正常照明照度。消防控制室的燈具由消防控制室內的雙電源切換箱出線回路提供，保證事故時能正常使用。

2.4 消防應急標志燈具

       在應急照明燈和疏散指示標志燈的選用上，該工程應選用 A 型燈具，且應選用帶節能光源的燈具。疏散走道拐彎處、地下室疏散樓梯間需設應急標志燈，室內遠點至房間疏散門距離超過 15 m 的房間出口應設消防應急標志燈，指示出口的消防應急出口指示燈其指示面應朝向建筑物內，以便人員觀看，安裝高度為門框上方 0.1 m。在走道、樓梯間設置的疏散指示燈應安裝于墻面上，底邊距地 0.5 m，符合系統技術標準的規定。

3 消防應急照明和疏散指示

3.1系統概述

       消防應急照明和疏散指示系統主要由應急照明控制器、消防應急照明集中電源或應急照明配電箱、消防應急燈具等幾部分組成。該套系統為安科瑞公司完全自主研發，符合國家現行的行業規范，可以滿足與AcrelEMS企業微電網管理云平臺或火災自動報警系統等進行數據交換和共享。

       該系統配合火災報警控制器使用時，在平時對系統內的設備進行實時的監視和控制，便于日常的管理和維護，保障系統的穩定運行。基于此保證在火災發生時，能夠準確改變消防應急標志燈具的指示方向，點亮消防應急照明燈，幫助建筑內的人群選擇逃生疏散路線，指引安全的逃生方向，保障群眾的人身安全，為各類用戶擔心的安全問題解決了后顧之憂。

3.2應用場所

       適用于住宅、酒店、辦公樓、商城綜合體、醫院、隧道管廊、軌道交通、地庫、倉庫、工廠等各行業的消防應急照明和疏散指示系統。

3.3系統結構

4 系統功能

4.1系統運行主界面

       包含工具欄、平面展示、圖層列表、狀態欄，可以直觀的查看監控設備的運行狀態，并根據狀態欄的現實內容直接切換至故障具體位置。

 4.2燈具配置界面

       可以查看所有燈具狀態與數量。

4.3信息界面

      可查看歷史操作、故障、事件信息、可按日期進行查詢。

4.4權限管理界面

       主要由應急啟動、應急停止與手動火警組成，應急啟動與停止用來測試設備應急功能是否正常，手動火警測試再具體著火點下系統的啟動情況。

5 系統硬件配置

5.1應急照明控制器選型

5.2應急照明集中電源

5.3防爆應急照明集中電源

5.4 A型集中電源集中控制燈具選型

6 結束語

       新時代背景下的智能消防應急照明和疏散指示系統為建筑物內的人員在疏散路徑上提供了必要的照度和快捷、安全的疏散路線信息，提高了人員疏散的效率，減少了災害對人員的傷害。隨著科學技術的進步，以及建筑規范的新要求，系統在具體應用中需不斷地推陳出新，針對每個工程實施個性化設計，才能為人們提供更高效、更智能的安全保障。
