一、概述

近年來，全球電力管理部門紛紛推廣采用預付費用電管理模式，發展循環經濟，提高資源利用率，節能降耗。在全球經濟危機的背景下，“以節能減耗為核心，打造節能型企業”已是全球可持續發展的共同趨勢。就預付費售電管理系統的構建進行深入探討。

二、預付費售電管理系統的優勢

1管理模式先進

隨著智能電網的發展，新型綠色預付費用電管理模式應運而生。這種管理模式，由預付費售電管理系統和預付費電能表組成。在智能電網控制下，此預付費流程流程可以提高供電效率，減少能量損耗，改善供電質量，解決電網商業化運轉。同時充實了電力運營企業現金

流，促進其加大向節能減排產業的投資和落實，實現節能減排。

2增強用戶節能意識

發達國家和地區的預付費售電管理系統已較為普遍地實行了居民階梯式遞增電價，用電越多，電價越高，設置的階梯越多，幅度越大，效果越好。同時實行峰谷電價，避開用電高峰使用蓄能電器(如電熱水器)，在低谷提高電力使用率，降低單位電量的供電成本。階梯式電價的推廣，主要為在保證提供電力普遍服務的前提下，使電價結構更合理，以反映不同用戶的供電成本差異、減少電力用戶之間的交叉補貼，同時引導用戶節約用電、提高能效。在能源和環境問題日益突出的今天，階梯式電價收費標準可以抑制不合理需求，除了能反映社會公平，還更有利于鼓勵居民節約用電、減少能源浪費。這對于推進資源性產品價格和環保收費改革，推動結構調整、促進資源節約和環境保護具有重大意義。

3提高電能在能源消費中的比重

預付費售電管理系統和預付費電能表的推廣普及，首先可以提升能源體系適應不同類型清潔能源發展的能力，促進清潔能源開發和消納，為清潔能源的廣泛高效開發提供平臺。其次，能夠使電能在終端用戶得到更加高效合理的利用，能源消費理念和方式的轉變，從而適應低碳經濟的發展要求。

三、預付費售電管理系統的構建

1軟件系統結構設計

基于RFID的預付費電能表管理系統，采用了MicrosoftVisualStudio．NET開發平臺和SQLServer數據庫以及串口通信技術，能夠?qū)^(qū)域內所有用戶的用電情況進行現代化管理，方便了用戶購電。該預付費系統兼有預付費售電以及電能表運行監測功能包括系統維

護、員工信息管理、用電分析、售電業務管理、報表打印、用戶信息管理六項功能。

1.1員工信息管理

員工信息管理是指在系統初始化過程中，每一個系統操作員填人一些基本信息，如：姓名、性別、出生年月、聯系電話、操作權限等。員工信息管理可以幫助用電管理部門對系統操作員進行更高效的管理，員工信息管理將記錄所有登陸或使用本系統的時間與權限，便于用點管理部門及時掌握所轄小區內員工的工作情況，這樣的設計將能夠有效的保證所有的售電記錄有據可查。

1．2用戶信息管理

在本系統中，每塊電能表對應的射頻卡。當安裝一塊電能表時，先定義客戶相關信息，客戶信息包括客戶姓名、地址、聯系電話以及用電類型等，然后在客戶信息的基礎上定義電能表信息資料，包括電能表型號、類型資產號以及電能表相關參數等；*后確定由哪個區域所管理。首先由售電點的工作人員對客戶信息進行核對，將以上信息填入數據庫，并給每個用戶分配用戶號，并且將電能表號寫入射頻卡。系統信息管理的主要目的是通過對客戶和電能表信息定義，確定電能表、客戶間的關系，用電監察人員方便快捷確定監測目標。

1．3用電分析

用電分析功能主要包括以下兩個方面，售電歷史記錄分析以及電能表安全記錄分析。用電管理部門通過對所轄用戶售電歷史記錄的分析，可以了解用戶的用電習慣、充值周期，從而對用戶進行分組管理?；赗FID的預付費電能表具有強大的存儲功能，除記錄電量外還可以用來記錄電能表的工作狀況，且這些記錄采用E2ROM存儲器存儲，掉電后數據也不會丟失。這些記錄被稱為安全記錄。電能表的安全記錄由事件記錄和負荷曲線構成，其中事件記錄包括系統事件、故障事件等，負荷曲線包括有功、無功電量、電流、電壓等。電能表監測是在電能表數據獲取之后，對數據進行當前快速的分析。它可以監測到設定的電能表在某一時間中所發生的事件。所謂事件記錄，就是多功能電能表某些參數出現異常時，記錄下發生異常狀況的時間以及當時電能表的狀態，以備分析異常原因和追補電量并且能夠判斷有沒有竊電行為的發生。

1．4系統維護

系統維護包括以下五項具體功能：數據庫恢復、數據庫備份、售電記錄維護、用戶信息維護以及系統密鑰更新。售電點可以將營業記錄、用戶個人信息記錄、電表監測記錄分開保存，以實現系統管理的規范化。為了進一步提高系統的安全性，在系統設計與開發過程中加入了密鑰更新功能，對用戶的充值密鑰進行定期升級與維護。

1．5售電業務管理

售電業務管理主要包括兩個方面，購電統計查詢以及購電交易。購電統計查詢是根據射頻卡上用戶號對電能表信息、用戶信息、用電監察情況以及用電分析結果進行查詢。如查詢所有異常情況、按電能表進行查詢或按時間進行查詢以及按異常情況查詢等。這樣，使用戶能方便快捷得到相應的信息數據。

1．6報表輸出

電能表監測系統能夠按照用戶的要求定制相應的報表。用戶根據需要將相關的信息數據進行報表輸出，按文件的形式進行存檔。

2管理系統串口通信軟件設計

預付費管理系統兼有預付費售電和電能表管理兩種功能，因此系統的通信模塊也分成了兩大部分，一部分是遵循DLMS／COSEM通信規約的電能表監測通信模塊，主要指管理系統通過紅外光電接口與電能表進行信息交互，另一部分是遵循STS預付費售電管理協議的通信模塊，主要用于售電系統上位機與射頻卡之間的通信。

3管理系統操作界面

本系統的操作界面分成三種：登陸管理界面、系統初始化主界面和售電操作主界面。在系統的運行時，首先進入登陸管理界面，根據員工所屬的權限級另Ⅱ決定下一步完成的操作。如果員工權限為超級管理員則可進入系統初始化界面，對整個系統進行初始化設置；如果員工的權限為管理員或操作員，則直接進入售電操作主界面，完成系統的售電操作。

四、安科瑞Acrelcloud-3200預付費水電云平臺

1概述

AcrelCloud-3200預付費水電云平臺是安科瑞公司研制的與DDSY-1352單相電子式預付費電能表及DTSY-1352三相電子式預付費電能表配套的售電管理系統。另外可以選配遠傳閥控水表組成水電一體預付費系統，達到先交費后用水的目的，剩余水量用完自動關閥。主要完成電能表/水表參數設置，商戶售電/售水管理及能耗管理工作，操作簡便，實現物業公司遠程實時操作實時監控，具有良好的人機界面，能夠有效的統計和管理數據。安裝方便，是用電管理部門、商業廣場和物業小區，提高用電用水管理水平，解決收費難問題的理想產品。

2應用場所

本平臺適用于公寓出租戶、商業廣場、公寓酒店、物業小區、寫字樓、物流倉儲、高校、連鎖超市、智慧園區、農貿市場等場所。

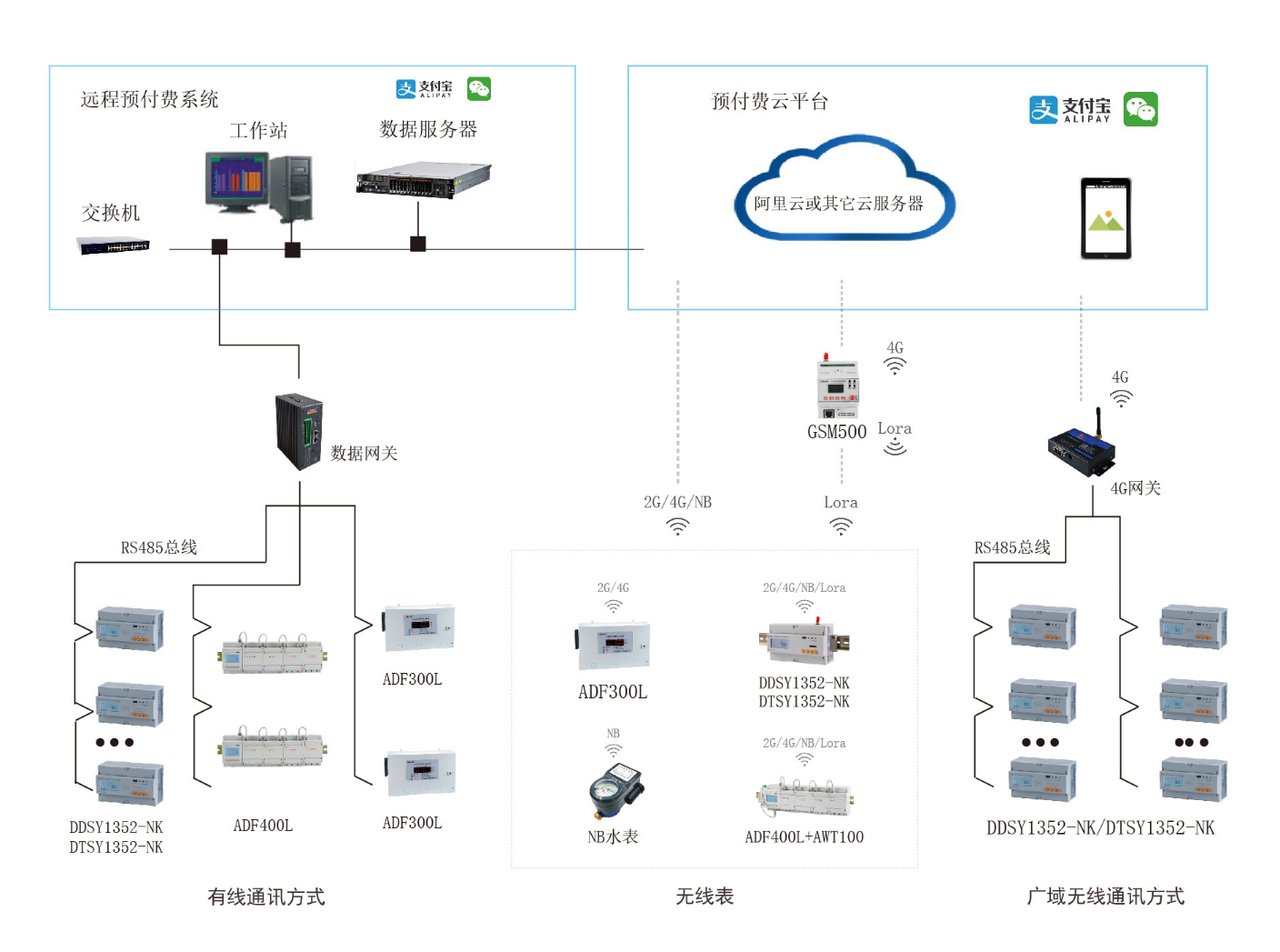

3系統結構

4系統功能

4.1房間監控

清晰簡潔的展示所有房間狀態信息，所屬樓棟樓層，在線失連情況，費用狀態等，進入房間詳情可對房間當前實時信息進行查看，并可了解當天用電量和使用金額情況，可對房間內的電表進行各種遠程控制操作，比如開戶、電價設置，售電、退電、報警金額設置、分合閘操作等等。

4.2電戶開表

系統針對商鋪開戶不僅支持一戶一表，也支持一戶掛多表的需要;支持自定義電價方案，單一電價、尖峰平谷電價、階梯電價等:支持預先設置開戶信息后期一鍵開戶;支持設置電表合額告警默認三級告警，告警金額和次也可以自定義，推送方式支持手機短信，APP推送，郵件、語音外呼、公眾號推送等。

4.3充電繳費

可以對已開戶的電表進行遠程充值，電費實時下發到電表。電表會根據電度走字實時扣除電費同時系統也支持早臺計費，金額下發到系統賬戶，到賬快速穩定。

4.4財務管理

訂單總覽，包含系統里所有水電充值退費記錄，以及物業費扣費流水記錄。收入概況，可以從日，月，年，時間跨度等不同維度統計水電費收入情況，收入組成。

4.5報表

系統還提供了多個報表以供查詢。用電綜合報表，幫助財務統計每個月商鋪總用電量，尖峰平谷用電量以及電費，能耗同比分析，可以比較每個月份與去年同期相比的用能差距。能耗日月年報表，按日，月，年三個不同維度查詢電表每個階段的用能情

4.6批量操作

為了方便用戶對大量儀表進行管理和設置，可以在系統中新建批量操作任務，比如設置電價、電表控制、儀表設置、充值等，批量任務可以立即執行，也可以定時執行。

4.7自定義收費方案

為了靈活應對用戶多種多樣的收費方案，比如物業費，房租，服務費等，系統支持用戶自定義收費項目。收費方式可設置直接從賬戶扣除或者生成催繳賬單，可設置周期性收費或者一次性收費，可以按固定金額收費或者按房間面積換算等等。

4.8公共區域用電分?jǐn)?/p>

指定某塊表為主表，然后分配關聯子表，系統每個月自動將主表的用電按比例換算成電費從子表中扣除，這樣可以剩余人工統計的麻煩。公攤方式多樣，可以根據比例公攤，按房間面積公攤，按用量公排，收費方式有直接扣費或者生成維費賬單。

4.9后付費模式

按日期生成后付費用戶周期用電費用，對數據進行確認后生成繳費賬單方便追蹤客戶繳費情況可導出繳費賬單以及欠費賬單通知客戶。

4.10公眾號在線支付

用戶可以在微信小程序或者微信公眾號自助查詢電表使用情況以及繳費。

5系統硬件配置

五、結束語

綜上所述，預付費售電系統根據預付費電表特性定制，提供強大的購電售電管理功能，不但具有平臺和系統架構上的優勢，而且也提供了標準的用戶服務接口，用戶能以*簡便的方式了解到購電及用電的情況，本系統的構建將進一步方便了電力用戶。
