項目簡介

某汽車制造廠主要設備為照明、空調和風機等，在正常工況條件下，測得存在較大的中性線電流，且照明燈具頻繁出現閃爍損壞，影響到整個生產工作的運行；聯系我司進行測量后得到數據如下：

測試情況說明：利用3198測量儀CH1采集補償前后A相電流，CH2未采集,CH3采集補償前N相電流，CH4 采集補償后N相電流。

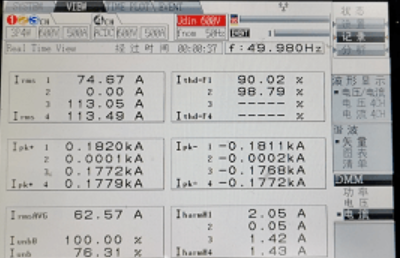

圖一：補償前電流含量

圖二：補償前電流含量

圖三：各次諧波含量占比補償前電流含量

（I1表示A相電流，I3表示N相電流）

根據測量點現場數據可以看到N相中總電流達到113A，其中包含的3次諧波電流（150HZ)是所有各次諧波中最高的達到了112.3A，現場負載設備主要為照明設備（數量較多1000臺左右，目前由于諧波干擾損壞180臺，實際工作858臺）、空調和風機，在照明電器領域，如果大量使用電源電流諧波含量高的燈具會導致對電網的污染。

治理方案

中性線產生電流的原因主要為主要有兩方面：其一是A/B/C三相不平衡導致中性線上有零序電流的存在；其二是相線3N次諧波電流會在中性線上疊加，所以實際測量數據的中性線電流遠大于相線電流，容易造成中性線絕緣層老化起火從而引發火災，存在較大的安全隱患。現場負載未全運行，通過測量中線電流為110A左右，若設備負載全運行，N線上電流估計要達到160A左右。針對上述情況，我司新型的ANSNP中線安防保護器可有效消除過大的中性線電流，同時解決諧波污染嚴重、三相不平衡、功率因數低等電能質量問題。

圖四：現場安裝接線示意圖

凈化效果分析

圖五：補償后電流含量

設備安裝完成后，通過上圖數據測量分析，補償前CH1是A相電流為74.67A，CH3是補償前N相電流為113.05A，由于此時未補償CH4采集的N線電流仍然是113A。ANSNP中線安防保護器裝置安裝完成后，通過補償治理CH4采集到補償后N線電流在15A，同時CH1采集到的A相電流由原來的74A減少為58A，總視在功率減少。

圖六：N線電流補償前后變化趨勢（CH4采集）

通過分析N線電流補償前后變化趨勢可以看出，12：24-12：30和12：34-12：39兩個時間段表示ANSNP未投入運行的情況，N線電流達113A；12：30-12：34和12：39-12：46兩個時間段內表示ANSNP投入補償運行的情況，N線電流為15A。

圖七：補償前后A相電流變化趨勢（CH1采集）

圖八：補償前后A相視在功率趨勢/無功功率趨勢/有功功率變化趨勢（CH1采集）

通過分析補償前后A相電流變化趨勢和補償前后A相視在功率趨勢/無功功率趨勢/有功功率變化趨勢可以看出，在12：24-12：30時間段內未投入ANSNP，A相電流75A，總的視在功率17.24kVA；在12：30-12：34時間段內，ANSNP投入運行補償，視在功率減少，流過相線的電流減少，此時A相電流為58A，視在功率13.47kVA。

小結

通過上述測量數據及前后趨勢對比可知，在安裝ANSNP中線安防保護器后，流過N線電流明顯減小，相線電流也適當減小。各項數據均得到明顯的改善，滿足對治理的預期要求。

·ANSNP中線安防保護器 / 工作原理

通過電流檢測環節采集系統中性線上各次諧波電流，經控制器快速計算并提取各次諧波電流的含量，生成諧波電流指令，通過功率執行器件輸出與諧波電流幅值相等方向相反的補償電流，補償電流注入中性線，可有效消除過大的中性線電流，同時解決諧波污染嚴重、三相不平衡、功率因數低等電能質量問題。

圖九：ANSNP工作原理圖

·ANSNP中線安防保護器 / 技術參數

圖十：ANSNP主要技術參數

·ANSNP中線安防保護器 / 實物圖展示

??

圖十一：ANSNP實物圖展示
