近年來，我國的高速公路發展非常迅速，已形成遍布全國的高速公路網，它在對國家經濟發展作出突出貢獻的同時，也對高速公路管理及運營的自動化、智能化提出了嚴峻的考驗。高速公路自動化管理系統一般由通信、收費、監控和供配電4個子系統組成，而通信、收費和監控系統穩定運行的基礎是供配電系統的穩定運行。

高速公路供配電監控系統對高速公路沿線的變電站內的高低壓配電設備、發電機、變壓器 、UPS、EPS 、外場照明、隧道內的理地式變壓器與照明 、通風及排水等機電設備進行實時分布式監控和集中管理 , 實現無人值守 , 確保高速公路安全暢通 , 提高自動化管理水平 , 降低機電設備的運行維護成本 。

高速公路供配電系統傳統維護的缺點：

1、巡檢工作量大，設備發生故障后上報不及時、維修效率低；

2、維護、維修狀態無法實時監控，維護、維修進度無法及時督查跟蹤；

3、設備管理維護隱患無法及時發現；

4、由于缺乏統一的監管平臺，機電設施運行狀況無法及時、全面、準確掌握。

5、無法實現綜合查詢分析輔助決策；

針對高速公路傳統維護的缺點，為了保障高速公路供配電系統的穩定運行并減少維護人員的工作量，設計了一套高速公路供配電監控系統。

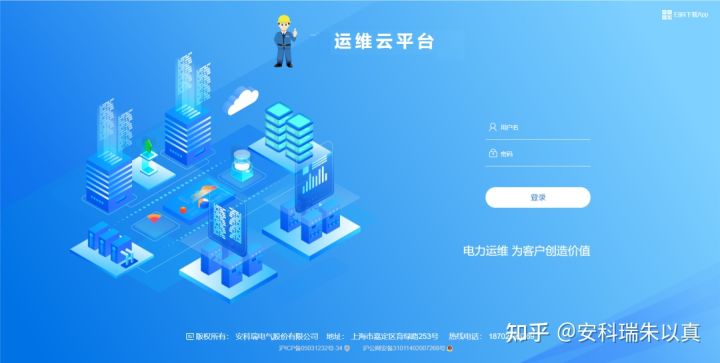

平臺登錄

軟件采用B/S架構，用瀏覽器打開云平臺鏈接、輸入賬戶名和權限密碼，進行登錄，防止未授權人員瀏覽有關信息。

● 平臺導航

平臺主頁顯示用戶管理變配電站的概況，包括用能月報、選定的變配電站狀態、變壓器狀態、運維中心、看板。

變電站狀態

變電站狀態包括概況、運行狀態、當日事件記錄、當日逐時用電曲線、用電概況。

變壓器狀態

變壓器狀態支持用戶查詢所有或某個站所的變壓器功率、負荷率、等運行狀態數據，支持按負荷率、功率等升、降序排名。

運維中心

運維中心展示當前用戶管理的有關變電所在地圖上位置及總量信息。

● 電力監測

電力監測包括電力數據、變壓器監測、運行報表、配電圖、電力極值表、運行日?qǐng)?bào)、平均功率因數監視和統計頁面。

● 用電分析

用電分析包括用能報表、同比分析、環比分析、電能集抄、計量及線路損耗。

用能報表

用能報表顯示各回路的用能數據，包括日?qǐng)?bào)、月報、年報，日?qǐng)?bào)顯示分時用能，月報顯示分日用能，年報顯示分月用能，報表可以導出。

● 事件記錄

事件記錄方便運維人員查看分析設備如斷路器合分、門開門關、電流電壓越限告警、煙霧報警、氣體濃度越限報警、浸水報警、故障告警、短信志、平臺運行日志等記錄。

●安全用電

安全用電包括漏電監測和線纜溫度監測。

漏電監測

漏電監測展示選中變配電站的漏電流和線纜溫度及報警狀況。

線纜溫度監測

線纜溫度監測界面展示了選中變配電站的線纜溫度，選中需查看的監測點，點擊查詢可以查看線纜溫度的歷史數據。

● 運行環境

運行環境包括環境監測、視頻監控、環境溫濕度、儀表通訊狀態、網關通信狀態、視頻監控、視頻設備狀態等。

環境監測

環境監測展示了變配電站內的環境狀態，包括環境溫濕度、水浸、煙霧、門狀態等信息。

視頻監控

視頻監控展示了當前實時畫面（視頻直播），選中某一個變配電站，即可查看該變配電站內視頻信息。

環境溫濕度

環境溫濕度展示變電所內儀表記錄的環境溫濕度信息，并可導出為excel。

視頻設備狀態

視頻設備狀態展示了變電所內視頻設備的在線情況。

● 設備控制

設備控制包括遙控定義、照明控制以及控制操作日志。

照明控制

照明控制可以控制燈泡的亮滅，選擇“變配電站”，點擊勾選要控制的設備，點擊“控制”按鈕，在彈出層選擇設備狀態，點擊“確定”。

● 設備管理

設備管理包括設別定義、設備檔案和設備報表，在設備檔案中對變電所設備進行維護處理。

設備檔案

設備檔案中選擇變電所，對設備定義的模板進行導入 ，有新增、修改、刪除、復制等操作，對變電所設備進行維護管理。

設備報表

設備報表展示了各個變電所的設備狀況，并根據設備檔案中填寫的安裝時間和質保期得出建議更換時間，并在舉例建議更換時間7天內提示用戶更換設備。

● 運維管理

運維管理包括任務管理、巡檢記錄、缺陷記錄三部分，其中任務管理可以完成任務的創建、發布、任務完成情況查詢；巡檢記錄是巡檢任務的執行情況和執行明細，缺陷記錄是消缺任務創建、發布、完成狀態情況查詢。

任務管理

任務管理頁面可以發布巡檢或消缺任務，查看巡檢或消缺任務的狀態和完成情況，可以點擊查看任務查看具體的巡檢信息。

巡檢記錄

巡檢記錄顯示了巡檢任務的完成情況，以及巡檢詳情。

缺陷記錄

缺陷記錄記錄了各個變電所運維巡檢過程中上傳的缺陷信息。

● APP支持

電力運維手機支持“監控系統”、“設備檔案”、“待辦事項”、“巡檢記錄”、“缺陷記錄”、“文檔管理”和“用戶報告”七大模塊，支持一次圖、需量、極值、用電量、視頻、曲線、溫濕度、同比、環比、電能質量、各種事件報警查詢，設備檔案查詢、待辦事件處理、巡檢記錄查詢、用戶報告、文檔管理等。

安科瑞案例

荔浦至玉林段高速公路配電工程

廣西崇左至水口高速電力監控系統
