一、行業背景

在新冠疫情的影響下，全球網絡流量受到視頻流量、電話會議、在線游戲、社交網絡等數字應用增長的推動而激增。伴隨物聯網持續發展，未來對數據服務的需求將呈現出指數級增長。2020年，數據中心建設被中央正式列入新基建戰略。近幾年越來越受到國家重視，數據中心是新基建有序運行的基礎保障，被視為“新基建的基礎設施”。數字經濟作為經濟發展的新引擎，已經成為衡量一個國家綜合國力的重要指標，同時我國正在加緊5G、智慧城市、大數據與云計算等新技術的應用。數據中心的作用和地位日益突出。

國家發展改革委等部門2022年2月17日正式發布消息，同意京津冀、長三角、粵港澳大灣區、成渝等地啟動建設全國一體化算力網絡國家樞紐節點。加上去年12月貴州、內蒙古、甘肅、寧夏啟動建設全國一體化算力網絡國家樞紐節點獲得批復，“東數西算”8大算力樞紐和10個集群全部落地，進一步推動了數據中心的發展。

二、用戶需求

1）可靠穩定安全的供配電

2）綠色低碳、節能降耗、提升PUE

3）提高運維效率、降低運營成本

4）一體化融合監控平臺

三、解決方案

如下為AcrelEMS-IDC數據中心綜合能效管理系統的駕駛艙導覽圖，根據能源流向、信息流向及電壓等級變化，可以將“源網荷儲充運維”這幾個版塊納入我司AcrelEMS-IDC數據中心綜合能效管理系統進行集中采集、監測和控制，保障數據中心的穩定可靠運行。

3.1源——供電源頭

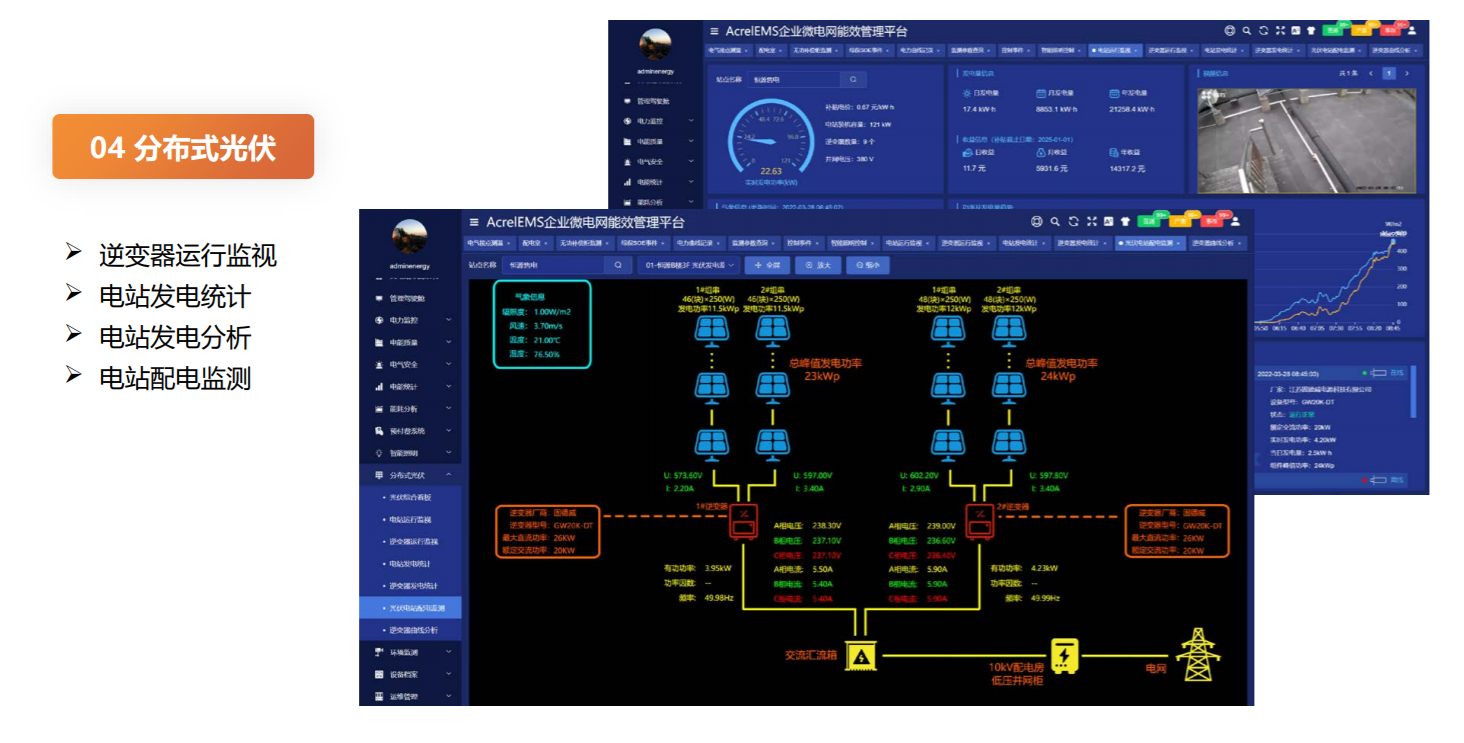

響應國家3060雙碳目標，新建數據中心建設在自然資源較豐富的地區，建設新能源電站，利用“光伏發電”、“風力發電”等綠電資源，減少傳統火電煤炭的使用比重。

3.2網——供電網絡

供電網絡包含四個子功能：“變電站綜合自動化”、“電力監控”、“電能質量”和“電氣安全”。

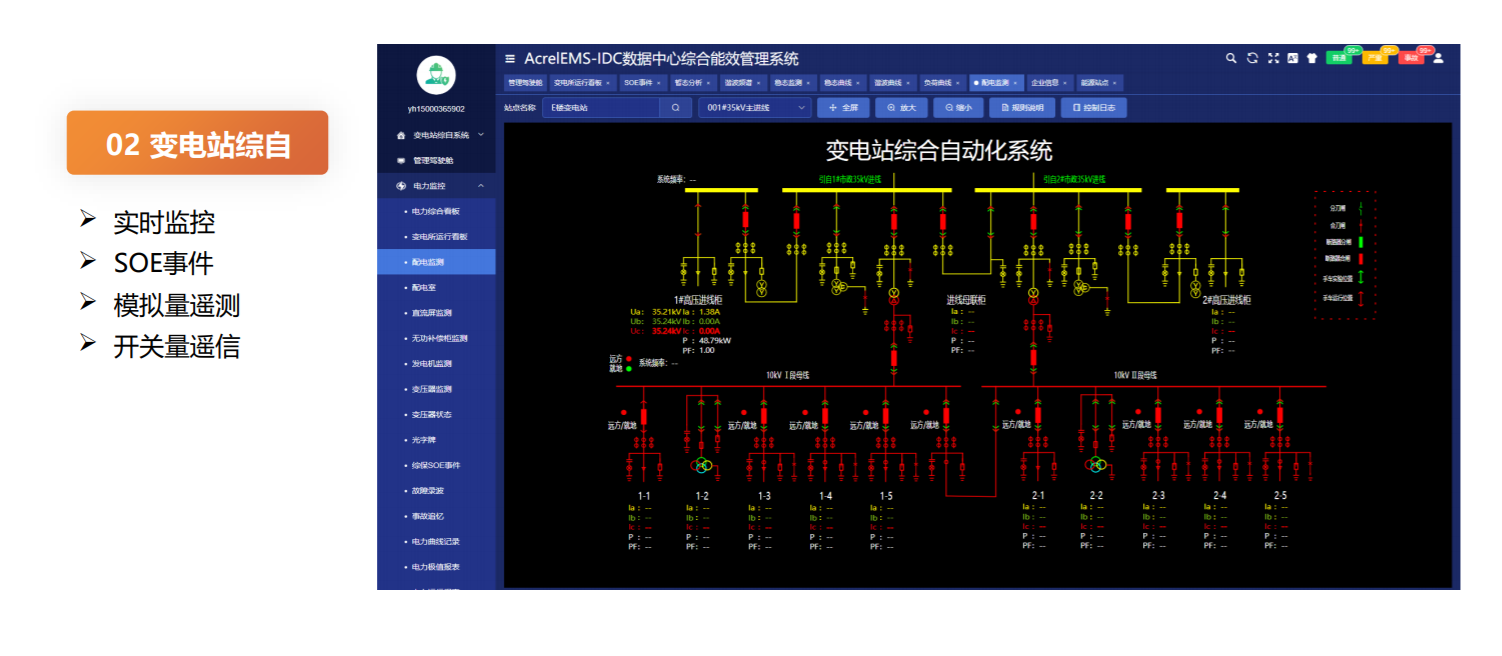

功能一：“變電站綜合自動化”系統通過對變電站進出線的開關柜、變壓器、直流屏等設備進行全面的監測，保證變壓器的溫度和運行正常。

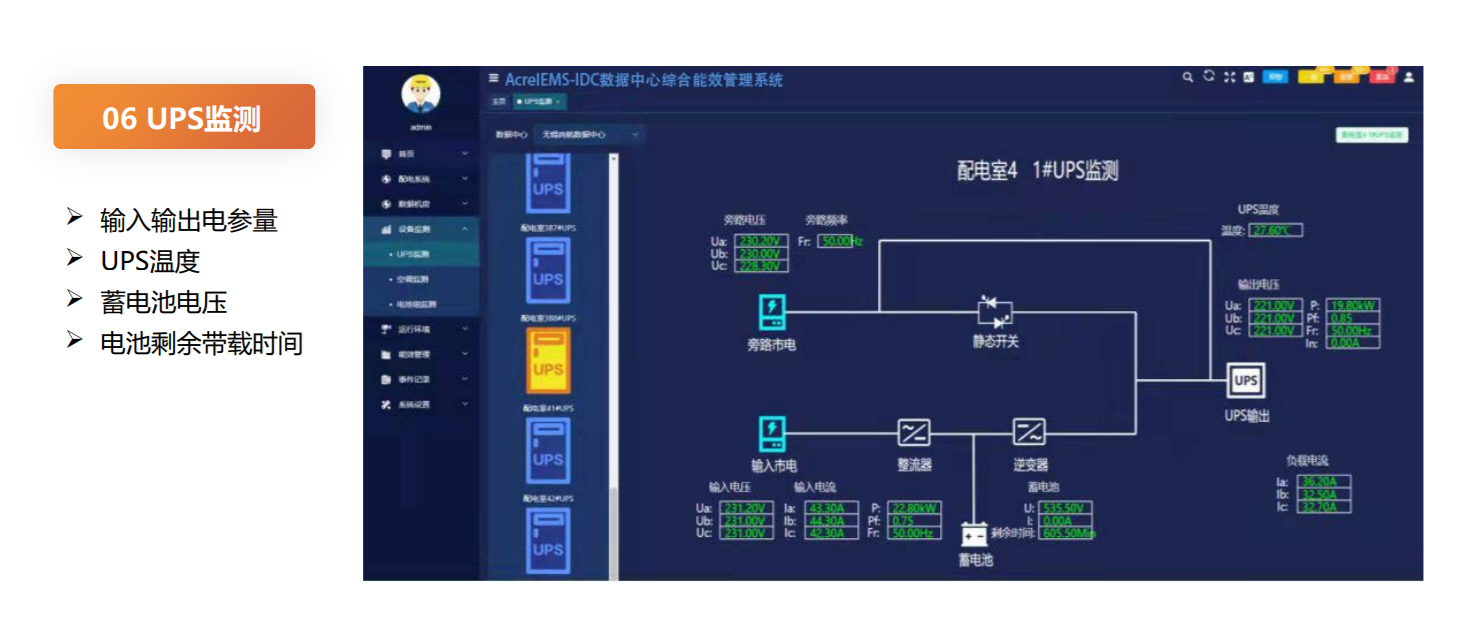

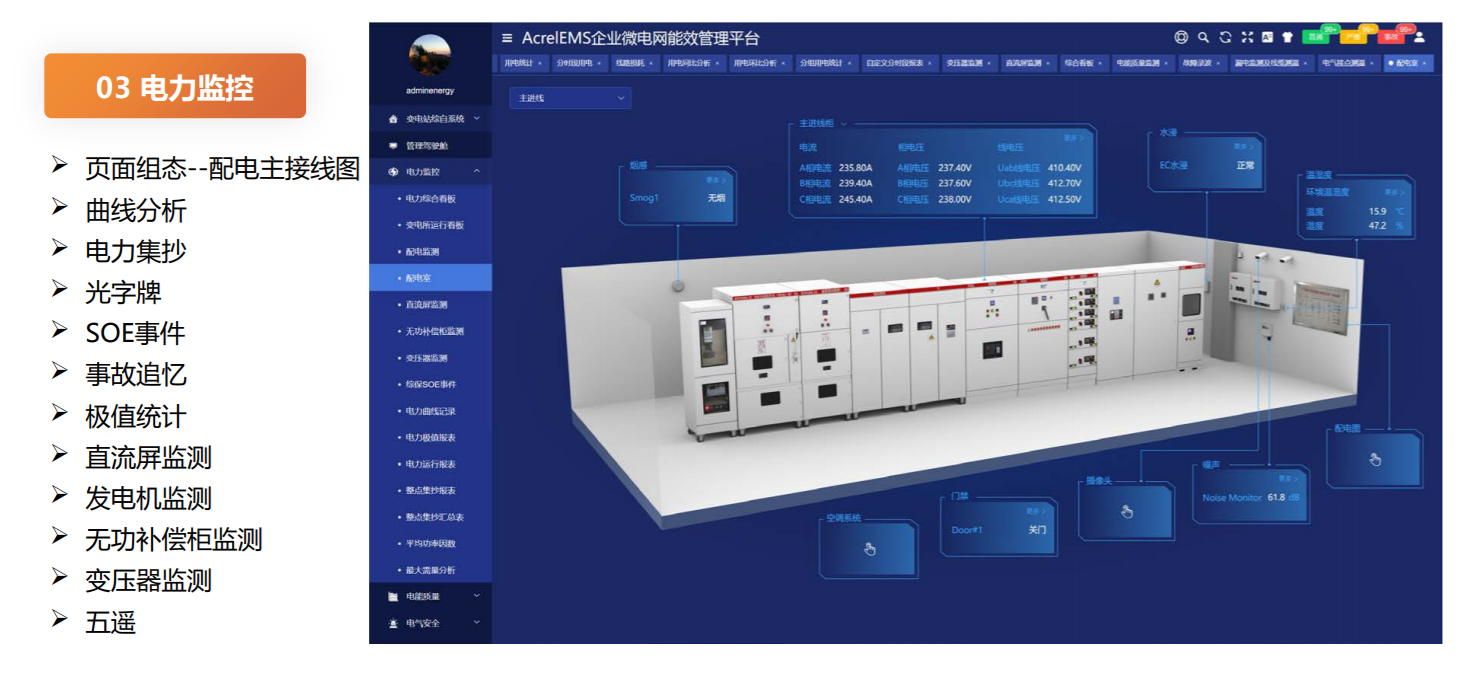

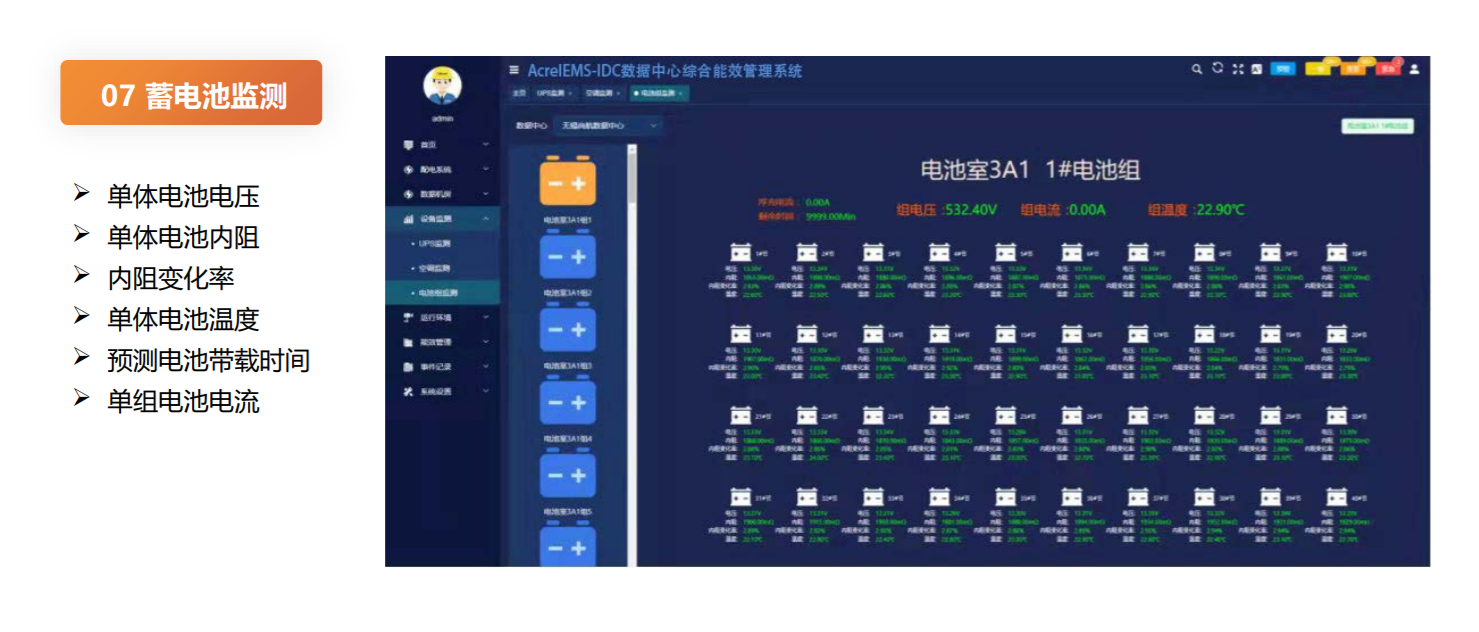

功能二：“電力監控”系統圍繞10KV到400V，對整個變配電環節的進出線及相關的設備，包括UPS，柴油發電機，以及電能質量進行監測，實時掌控每個回路的用電情況、開關分合閘狀態，斷路器異常跳變時報警推送和提醒，對柴油發電機的狀態和柴油油位狀態進行監測，同時通過備自投邏輯控制，確保供電自主切換；對并接的蓄電池的電壓內阻溫度等參數進行實時不間斷監測，提前發現失效異常電池并推送信息給運維人員，提醒運維人員及時更換，確保一旦市電供電中斷，蓄電池能夠給服務器持續工作。

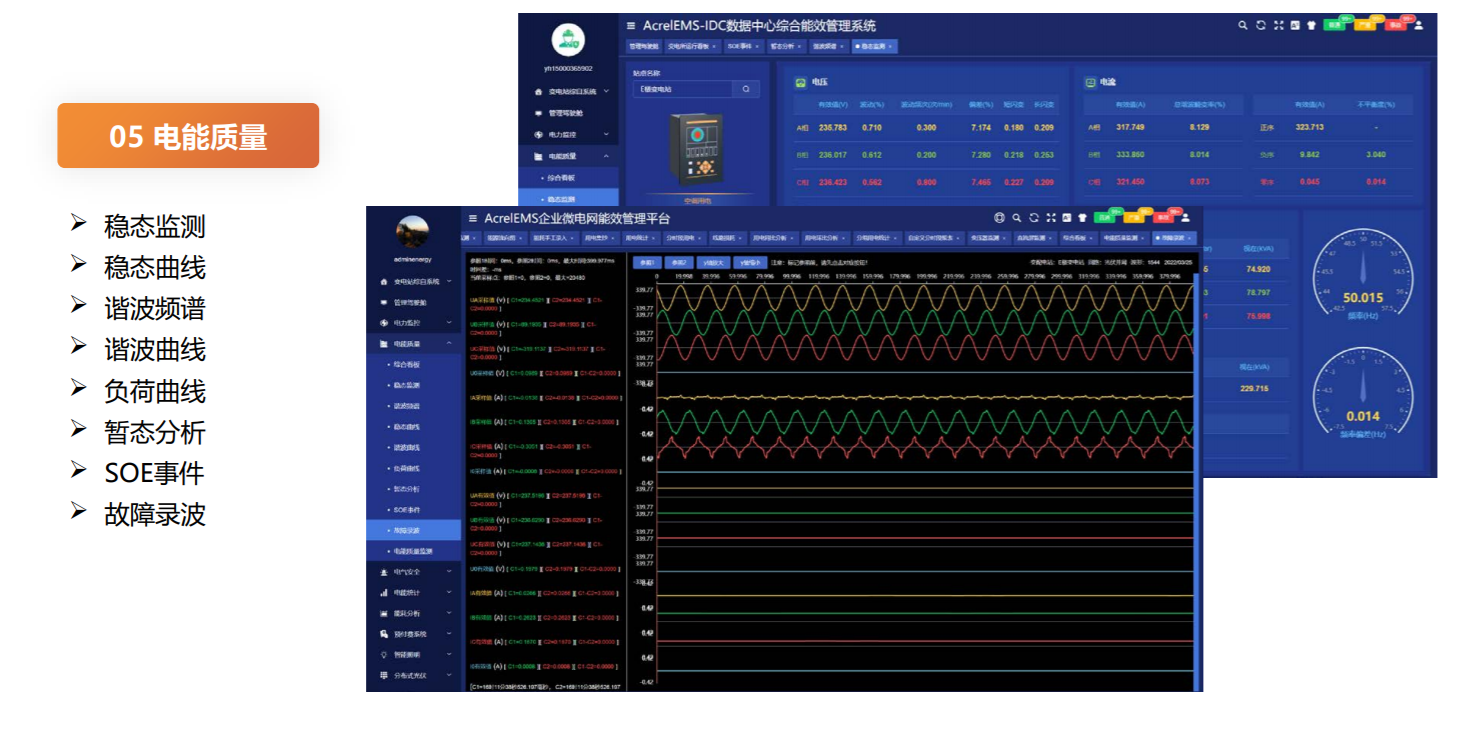

功能三：對供電局引入的市電側采用電能質量在線監測裝置監測電網引入的“電能質量”情況，確保輸入的電能質量可靠；0.4KV低壓配電網絡采用APM電力儀表以及APF和SVG治理裝置進行電能質量治理，治理開關電源、UPS等帶來的電能質量問題，保障末端服務器用電的可靠純凈，工作不受干擾。

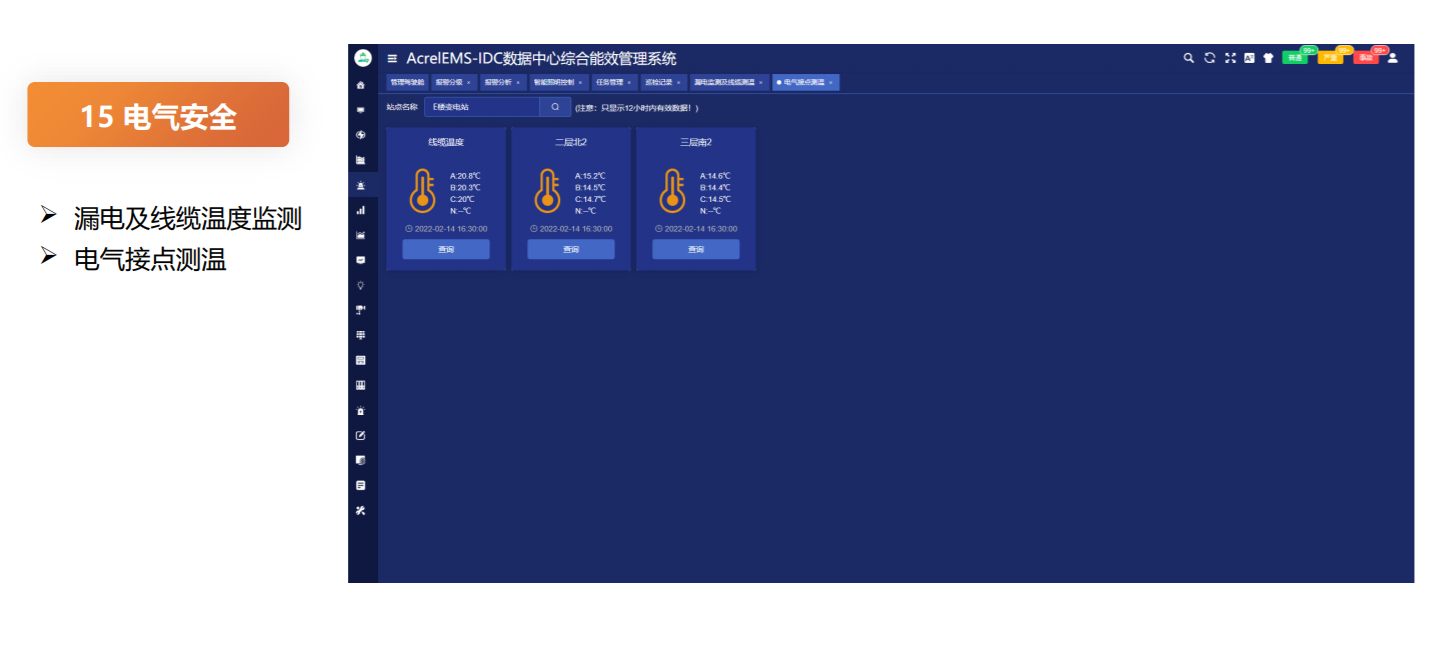

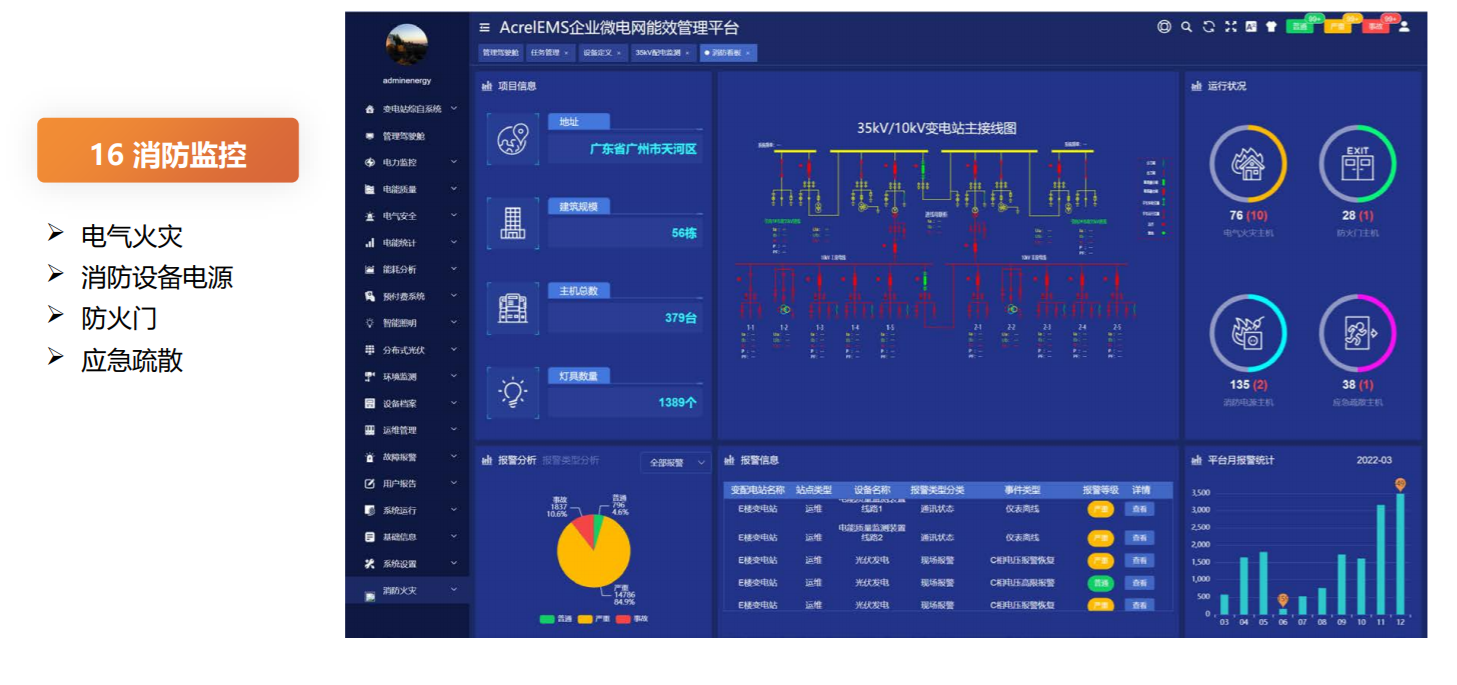

功能四：“電氣安全”包括電氣火災監控，消防設備電源監控，防火門監控以及應急照明和疏散指示系統等消防系統，通過以上四個子功能，24小時可全面了解運營情況，保障數據中心供配電網絡的可靠穩定安全。

3.3荷——用能負荷

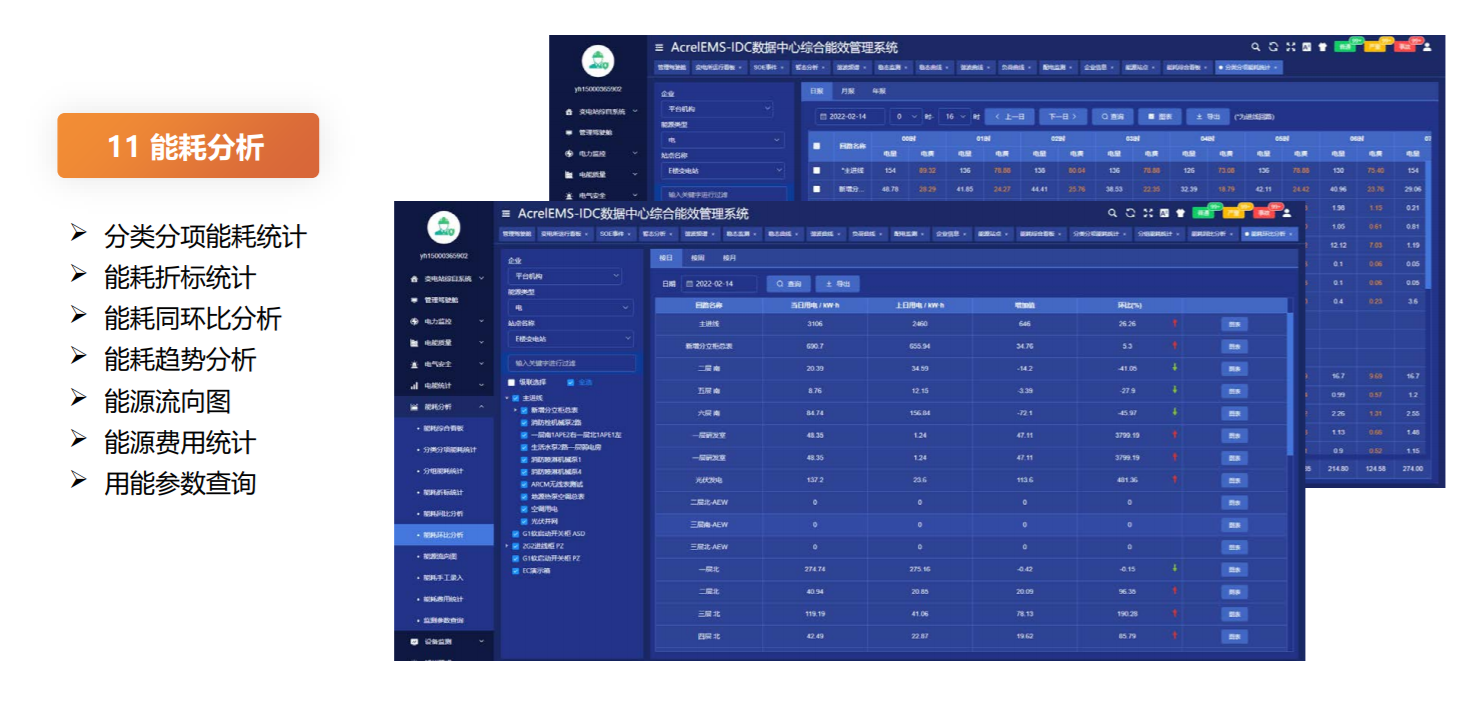

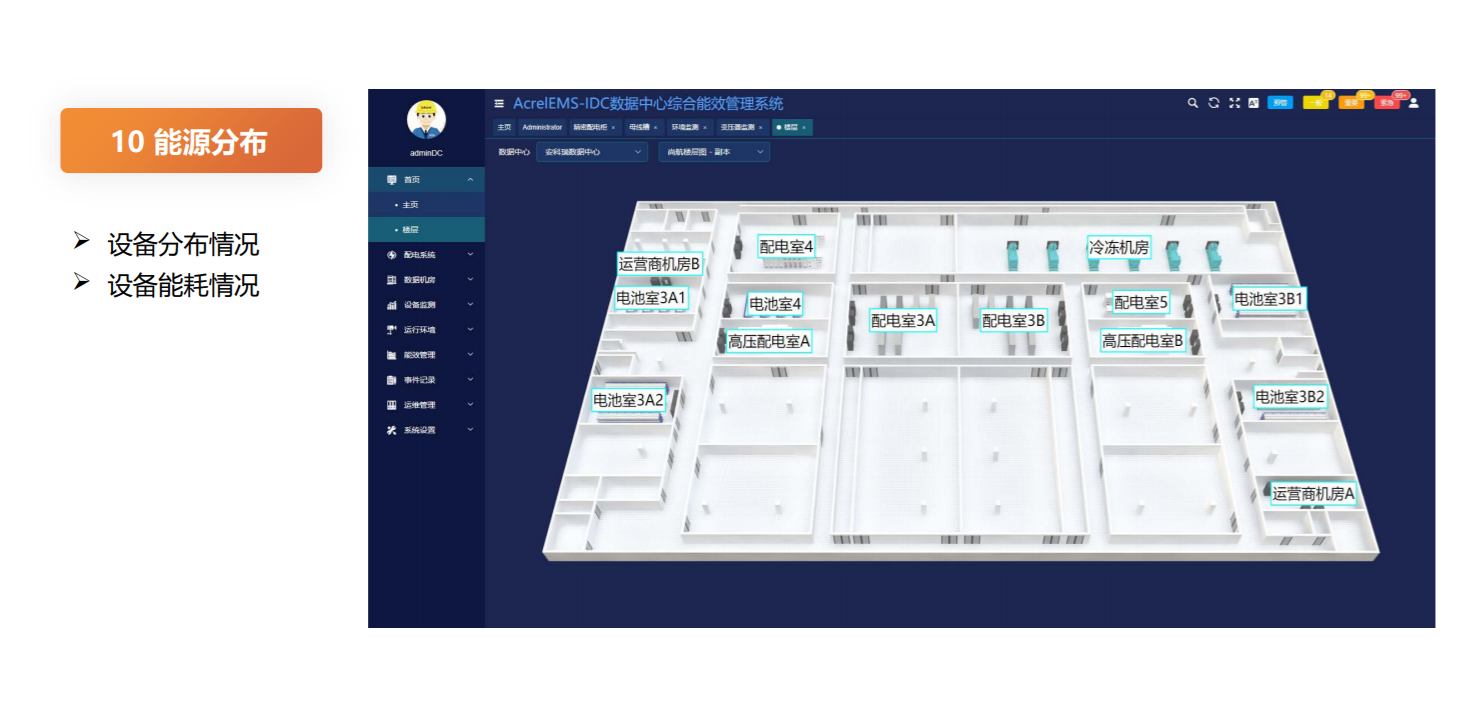

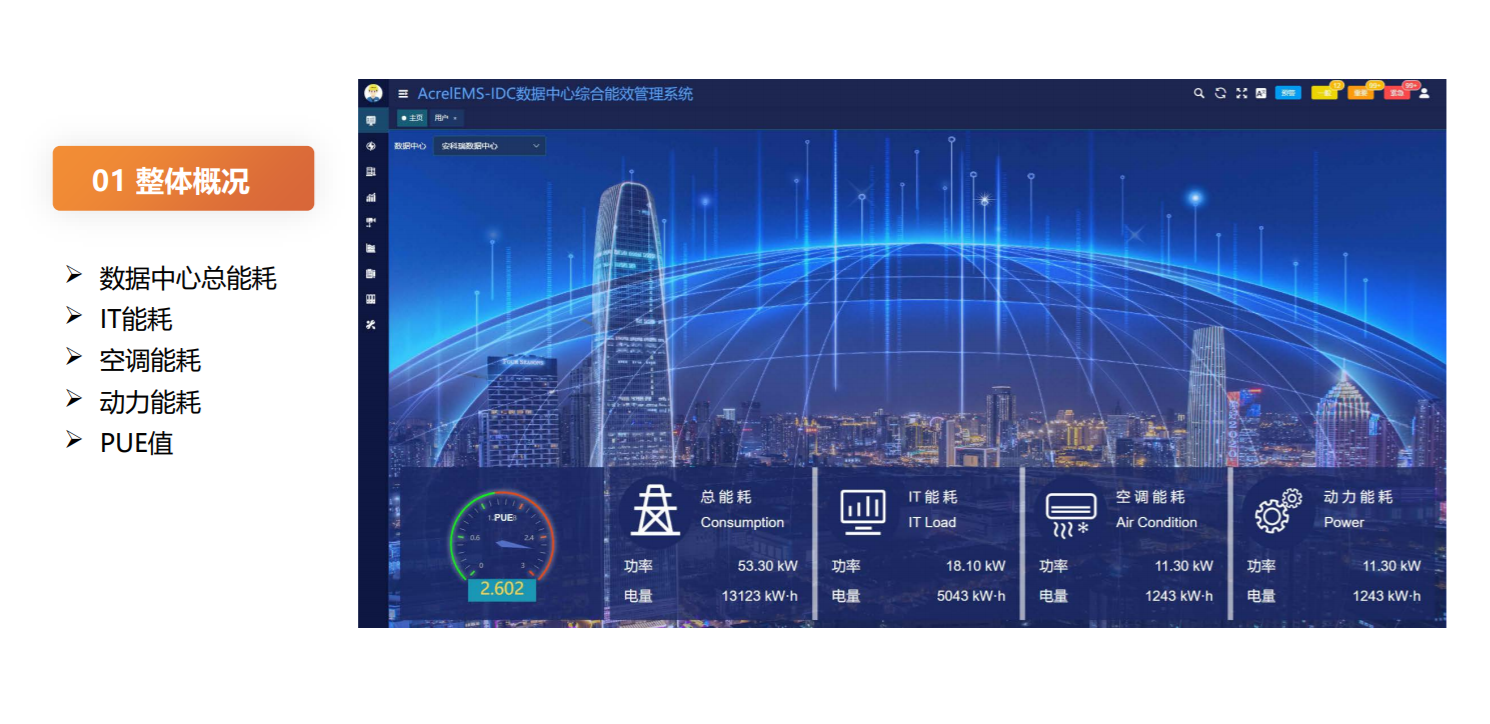

數據中心的用能主要分為動力能耗，制冷能耗和照明能耗三大塊。我們采用“能耗分析”功能，針對每個重要節點和設備進行能耗統計分析，作為能耗優化及調整的參考和數據支撐。通過分布在數據中心供配電系統各重要節點的采集設備監測電量、電流和電壓等參數，對采集的參數進行分析和統計，以報表的形式展示數據中心各能效評估區域的能耗評估結果；

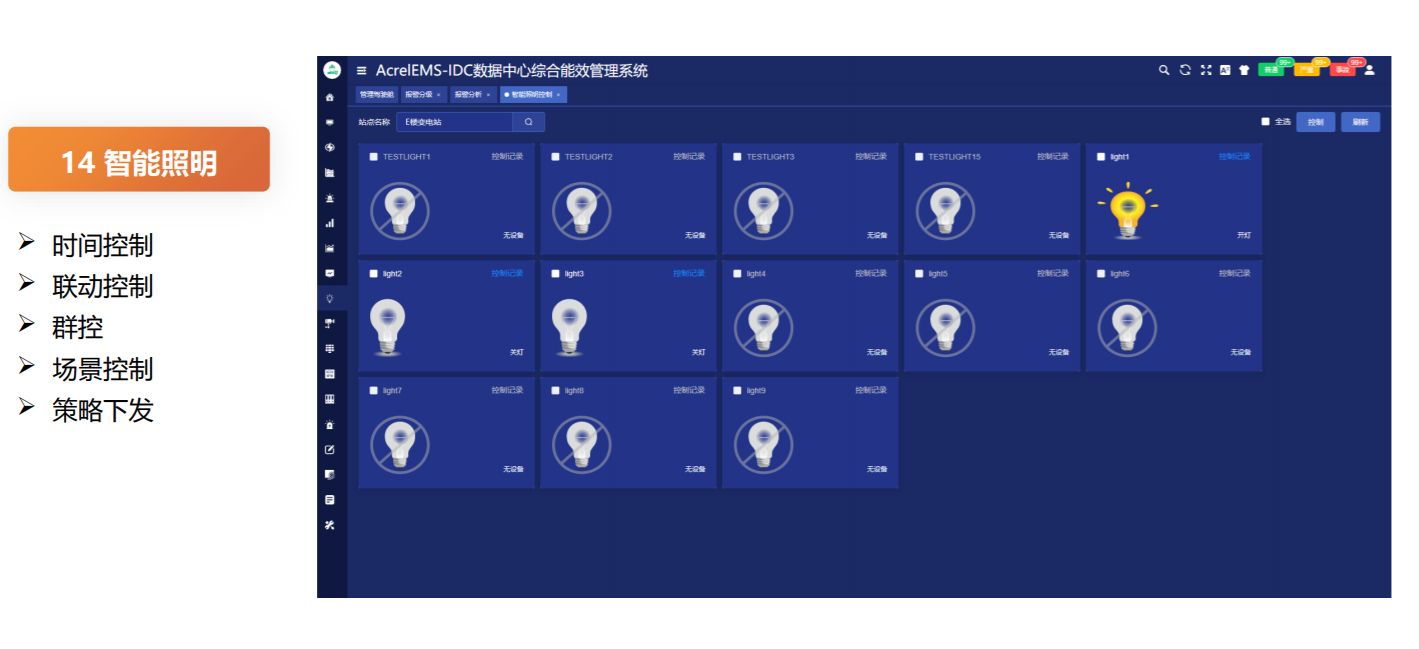

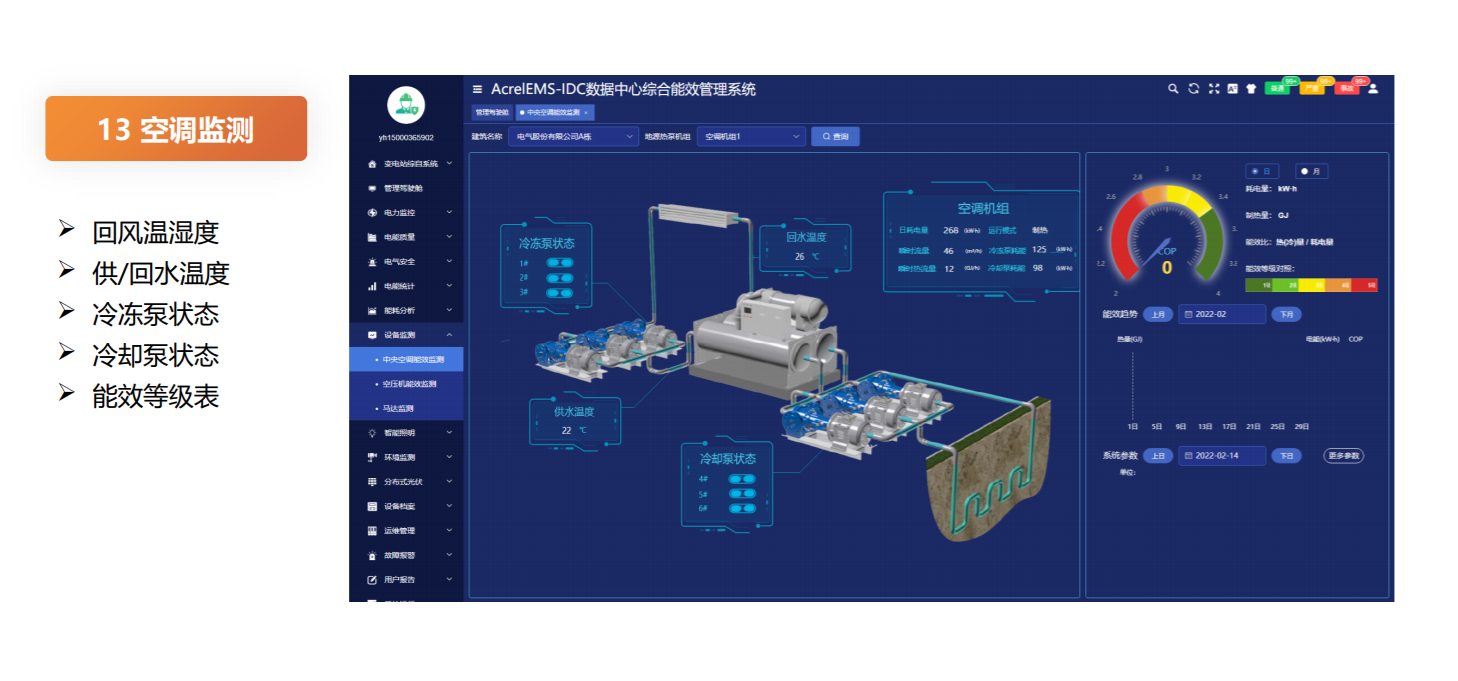

同時可以實時監測精密空調制冷風量和IT設備上架率，實時調整精密空調的制冷功率，降低能耗；并且通過智能照明控制，關閉長明燈，調整燈具發光亮度，策略控制燈具的點亮，實現人來燈亮、人走燈滅，最終達到降低照明能耗。

3.4儲——電能存儲

由于數據中心本身的用電負荷穩定，不允許供電電源產生異常波動，而考慮到新能源發電的非持續性，需要搭配儲能來實現削峰填谷，平抑新能源發電的波動性，保障綠色電站的同時有效的提升整個數據中心的運營，降低成本。

3.5運維——運維管理

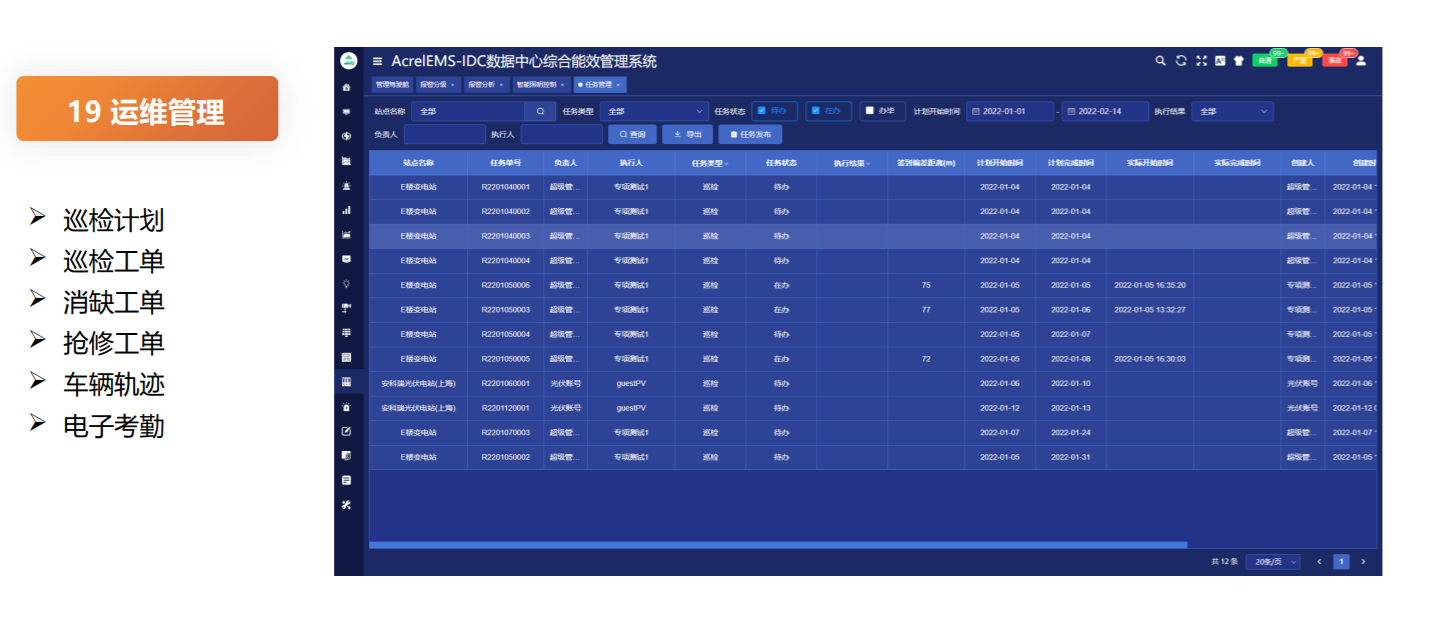

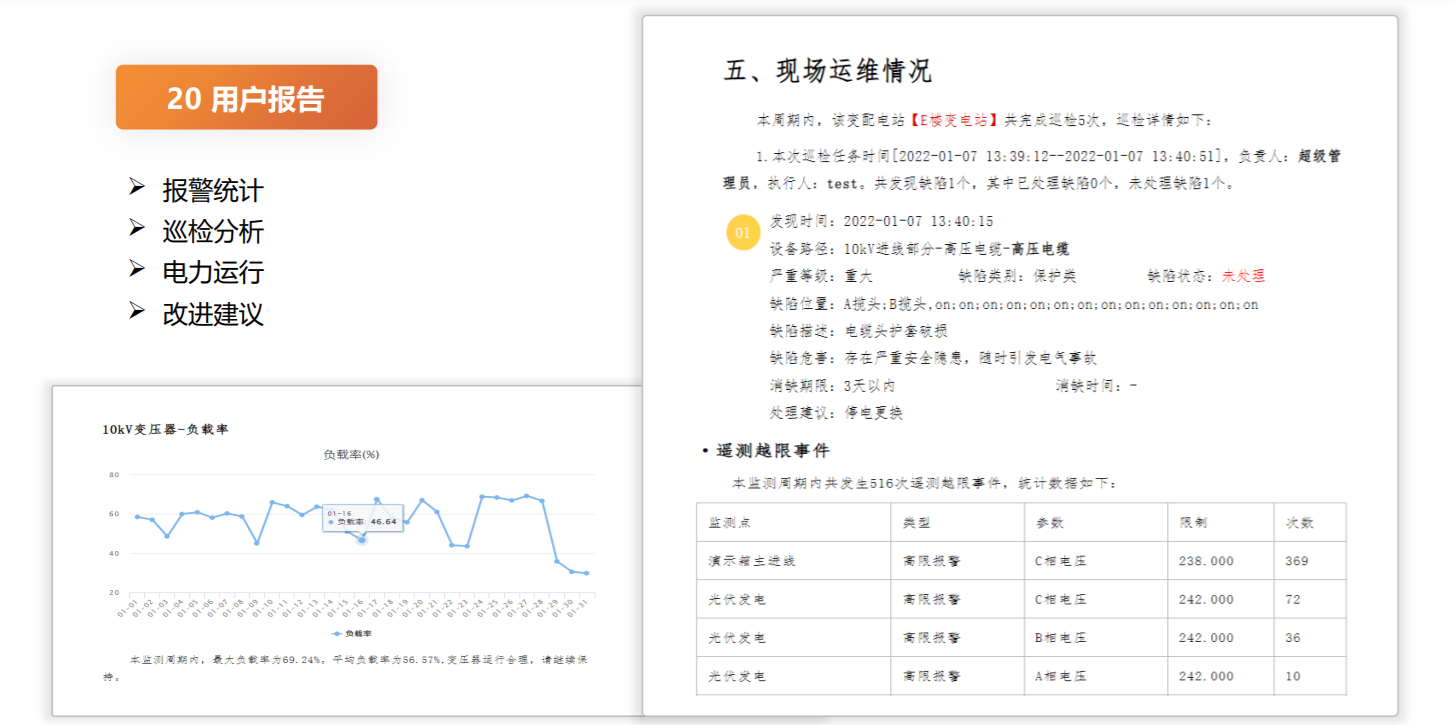

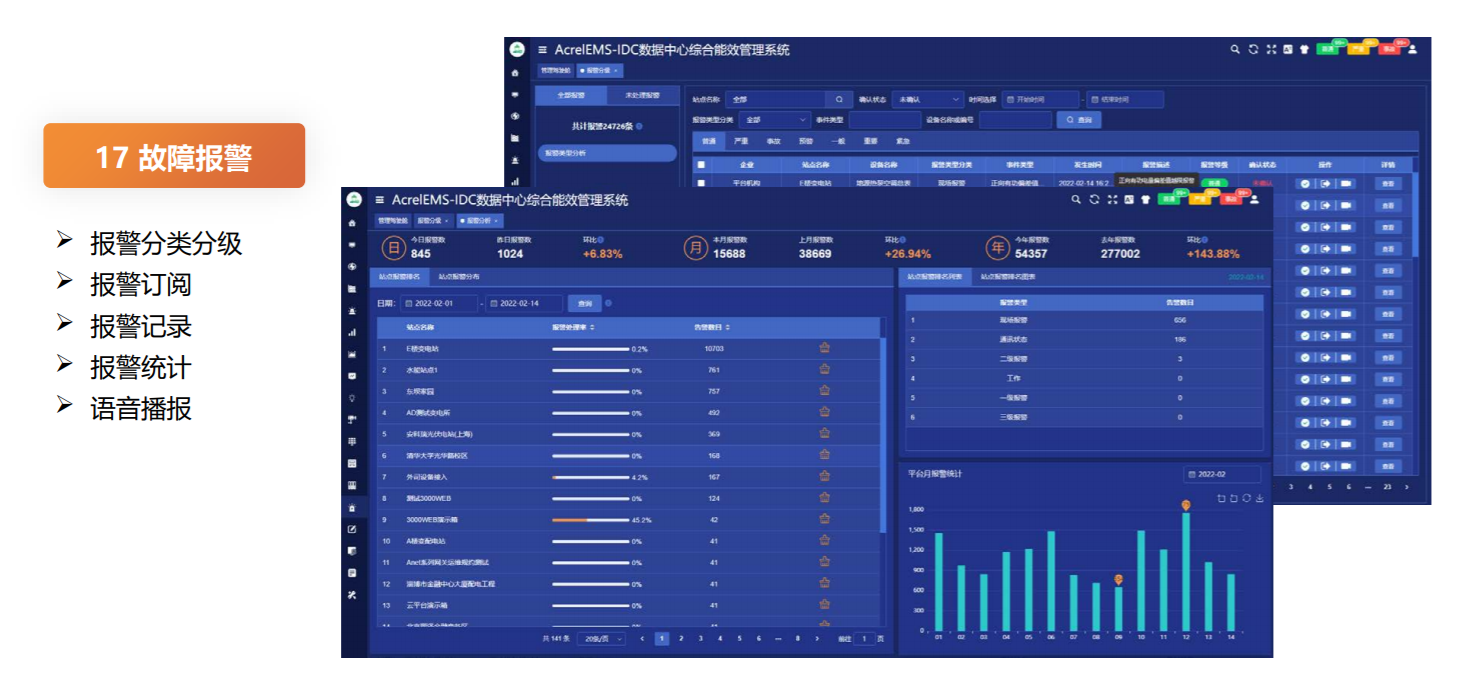

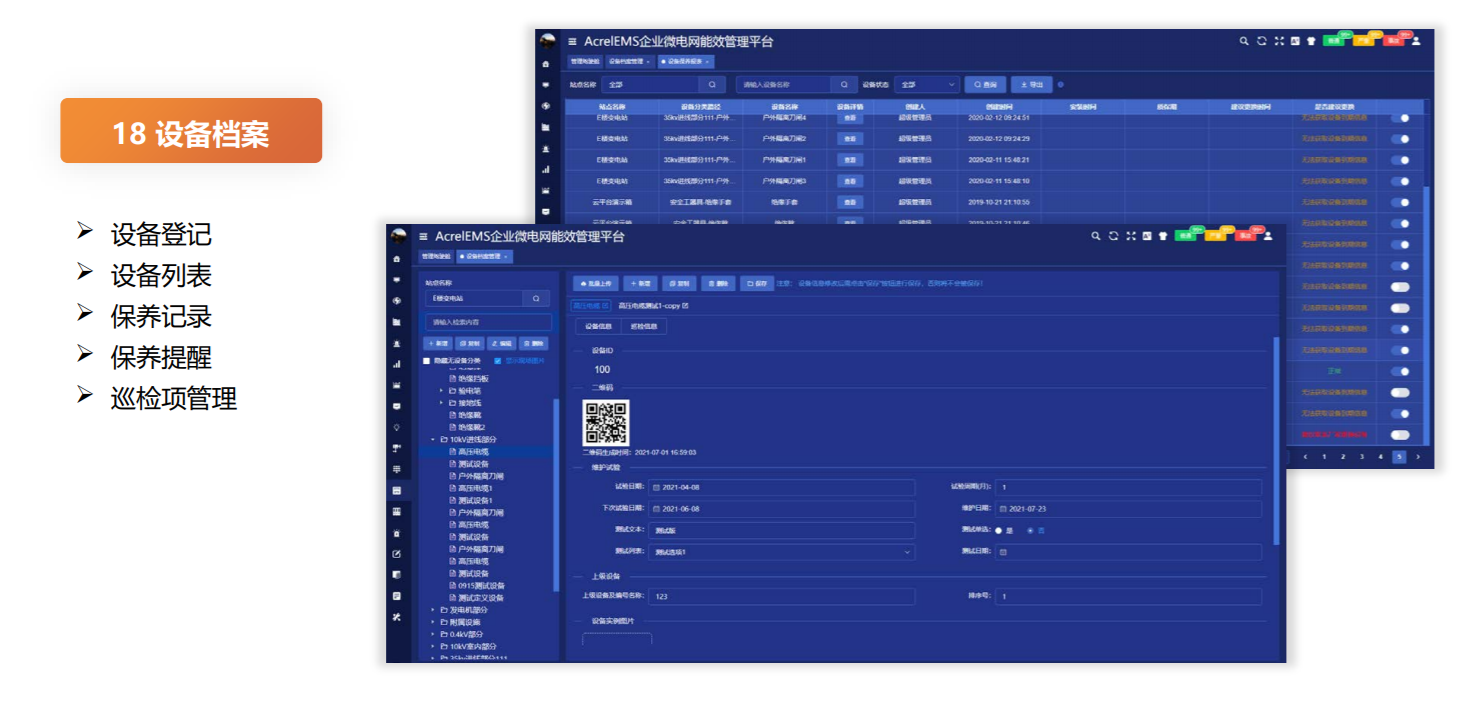

運維管理里面包含四個子功能：“用戶報告”、“設備方案”、“故障告警”、“運維管理”本功能版塊通過給運維人員制定運維計劃，充分的把控數據中心各個環節的運營情況，通過有序的事故預防管理，實現防患于未來，可有效的降低基礎設施的故障率，通過流程化的事件管理，使發生的故障在盡可能短的時間內恢復。且具有故障告警功能，對需報警事件進行過濾，將重要的告警信息推送給運維人員，便于運維人員進行及時排查和檢修，實現全面的運維管理。

四、平臺功能
