淺談酒店消防電氣火災報警系統設計與應用

發布時間:2022-12-10瀏覽次數:0

摘要:本文介紹了一種酒店消防電氣報警系統設計結構,包括火災探測及自動報警系統單元、火災人工報警系統單元、火災消防聯動控制系統單元、火災聲光報警系統單元、電氣火災監控系統單元和消防控制中心,本系統應用于酒店手動及聯動消防控制,具有雙向通訊能力、穩定可靠、實時性強的智能感知型消防電氣結構,對火災的應急能力強,智能化和自動化程度高。

關鍵詞:酒店消防 消防弱電系統 火災報警系統設計

1 引言

       進入 21 世紀以來,隨著網絡技術的發展,世界經濟呈現全球化趨勢,越來越多的商業服務活動和休閑旅游度假給全球酒店行業發展帶來了發展壯大機遇。酒店業要良性發展,首先要解決好酒店消防安全問題,火災自動報警及消防聯動系統的應用就更為重要。酒店消防電氣系統是一個獨立科學設計系統,它有以下七個部分,即:火災探測系統設計、火災自動化報警系統設計、消防設備聯動設計、手動報警裝置安裝設計、火災聲光警報系統設計、消防通訊系統設計、電火災監控報警系統設計,但是現有的酒店消防電氣系統不夠系統化,這幾個部分之間的銜接性差,智能化程度低、信息反饋和傳輸性不佳,會嚴重威脅人民的生命財產安全,酒店消防應該做到萬無一失。因此亟待設計一種酒店消防電氣設計結構,改進監測方式,提高安全系數,保障人們的生命財產安全。

2 系統介紹

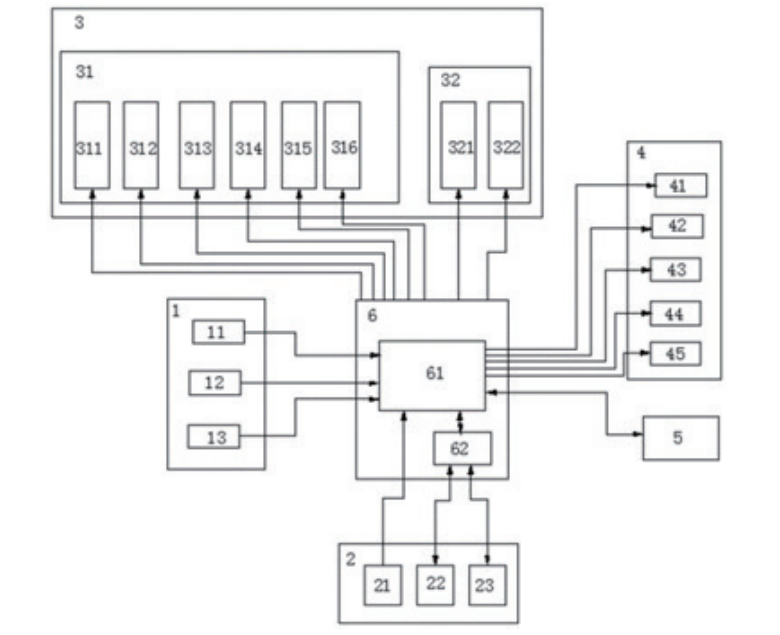

圖 1 酒店消防電氣系統控制原理示意圖

       如圖 1 所示:火災探測感應及自動報警單元。圖中 1、火災人工、自動報警單元 2、火災通訊單元 3、火災消防設備聯動單元 4、火災聲光報警單元 5、電氣火災監控報警單元 6、消防控制室;11、火災探測器 12、一氧化碳探測器 13、手動火災報警按鈕;21、消防電話分機22、消防通訊器 23、消防設備報警按鈕;31、火災消防聯動設備 32、應急照明設施 311、天花板噴淋裝置 312、水噴霧滅火裝置 313、防排煙裝置 314、防火卷簾門、常開防火門監控裝置 315、氣體滅火裝置 316、消火栓裝置;321、集中蓄電池應急照明電源(EPS)322、自帶蓄電池應急照明電源 ;41、消防廣播模塊裝置 42、聲光報警裝置43、警笛 44、區域顯示器 45、火災光報警器。61、中央控制器 62、消防控制室圖形顯示裝置。

       本系統的工作過程和工作原理如下:

       (1)火災人工、自動報警單元的火災探測器可以有效檢探測火災初期階段的溫度、煙霧濃度、一氧化碳濃度或可燃?xì)怏w濃度的變化,當探測結果達到設備預定的數值時,火災探測器將報警信號通過火災通訊單元傳輸給中央控制器,中央控制器綜合分析比較后再將信號傳輸給火災消防設備聯動單元,及時啟動消防設備進行滅火,使火災熄滅在初期階段,同時將信號傳輸給火災聲光報警單元,通知人員及時安全有效疏散。避免出線人員和財產的重大損失。

       (2)電氣火災監控報警單元能及時準確的從酒店各個區域的低壓配電箱及變配電室開關出線柜處獲取剩余電流信息,當某一區域發生剩余電流過大情況時,電氣火災監控探測器將信號通過火災通訊單元傳輸給電氣火災監控主機,電氣火災監控主機再傳輸信號至中央控制器,并在消防控制室圖形顯示裝置上顯示。同時報警單元及時發出聲音或光線提示,并把這些信息有效歸類存儲。當有較嚴重的剩余電流情況發生時,中央控制器可以直接切斷電源,提高系統的智能化和安全性。

       (3)火災聲光報警單元包括消防廣播模塊裝置、聲光報警裝置、警笛、區域顯示器和火警顯示屏,在酒店車庫、重要的設備機房、酒店公共場所和樓層的走道內安裝火災聲光報警單元設備,當有火情發生時,中央控制器可以將火災聲光報警單元設備用作火災事故播報,緊急通知整個酒店人員安全疏散,更好地指導人員疏散和消防員滅火工作;

       (4)應急照明設施包括集中蓄電池應急照明電源(EPS)和自帶蓄電池應急照明電源等形式,應急照明燈具安裝在酒店的各個區域且不留死角,比如酒店會議室、客房、公區過道走廊和樓梯間等,不同的區域安裝相適應的燈具,安裝安全、經濟的,為人員的疏散撤離指示安全通道,保證人員的安全逃生和火災救援

       (5)消防專用電源裝置,為一級負荷兩路供電電源,且還包括能夠帶動所有消防設備的備用電源機組,警鈴按鈕和應急照明設施還配備有專用蓄電池,以防火災發生時出現兩路供電電源都中斷時,消防供電系統能在半分鐘內得以恢復,在酒店消防中,火災事故照明、中央控制室、各種風機和消防泵等消防設備都采取兩路電源供電,并且還能及時和備用電源機組自動切換,保證在電力供應。

3安科瑞電氣火災監控系統

       (1)概述

       Acre1-6000電氣火災監控系統,是根據國家現行規范標準由安科瑞電氣股份有限公司研發的全數字化獨立運行的系統,已通過國家消防電子產品質量監督檢驗中心的消防電子產品試驗認證,并且均通過嚴格的EMC電磁兼容試驗,保證了該系列產品在低壓配電系統中的安全正常運行,現均已批量生產并在全國得到廣泛地應用。該系統通過對剩余電流、過電流、過電壓、溫度和故障電弧等信號的采集與監視,實現對電氣火災的早期預防和報警,當必要時還能聯動切除被檢測到剩余電流、溫度和故障電弧等超標的配電回路;并根據用戶的需求,還可以滿足與AcreIEMS企業微電網管理云平臺或火災自動報警系統等進行數據交換和共享。

       (2)應用場合

       適用于智能樓宇、高層公寓、賓館、飯店、商廈、工礦企業、國家重點消防單位以及石油化工、文教衛生、金融、電信等領域。

       (3) 系統結構

       (4)系統功能

       監控設備能接收多臺探測器的剩余電流、溫度信息,報警時發出聲、光報警信號,同時設備上紅色“報警”指示燈亮,顯示屏指示報警部位及報警類型,記錄報警時間,聲光報警一直保持,直至按設備的“復位”按鈕或觸摸屏的“復位”按鍵遠程對探測器實現復位。對于聲音報警信號也可以使用觸摸屏“消聲”按鍵手動消除

       當被監測回路報警時,控制輸出繼電器閉合,用于控制被保護電路或其他設備,當報警消除后,控制輸出繼電器釋放。

       通訊故障報警:當監控設備與所接的任一臺探測器之間發生通訊故障或探測器本身發生故障時,監控畫面中相應的探測器顯示故障提示,同時設備上的黃色“故障”指示燈亮,并發出故障報警聲音。電源故障報警:當主電源或備用電源發生故障時,監控設備也發出聲光報警信號并顯示故障信息,可進入相應的界面查看詳細信息并可解除報警聲

       當發生剩余電流、超溫報警或通訊、電源故障時,將報警部位、故障信息、報警時間等信息存儲在數據庫中,當報警解除、排除故障時,同樣予以記錄。歷史數據提供多種便捷、快速的查詢方法。



4總結

       本文介紹了一種酒店消防電氣系統設計結構,包括火災感應及自動報警單元、火災人工報警單元、火災消防單元、火災警報單元、漏電報警單元和中央控制室,中央控制室內設有中央控制器和有線或無線通訊設備,火災感應及自動報警單元包括位于每一感應區的感應器,火災人工報警單元包括設于消防設備處的警鈴按鈕、對講機和通訊器,火災消防單元包括所述消防設備和火災應急設備,火災警報單元包括廣播模塊、發聲報警裝置、聲光報警裝置、警笛和火警顯示屏。該系統應用于酒店手動及聯動消防、具有雙向通訊能力、穩定可靠、實時性強的智能感知消防電氣結構,對火災的應急能力強,智能化和自動化程度高。

參考文獻

【1】任高宏.酒店消防電氣火災報警系統設計結構初探



【2】安科瑞企業微電網設計與應用手冊2022.5版
