1.故障電弧

??故障電弧檢測技術，通過分析被監測線路上的電流信號，可以準確檢測到線路上是否有串聯故障電弧，并聯故障電弧和接地故障電弧的發生。在短時間內即可檢測到線路上故障電弧的發生，可以在導線絕緣層和周圍可燃物尚未燃燒前發生報警信號，有效降低了由于接觸不良，絕緣老化，機械外力等因素導致的電氣火災的發生的概率。

2.項目介紹

??南翔福利院是一所按國家二級福利事業單位標準建造的鎮級福利院。南翔福利院坐落在嘉定的南大門，北依古猗園，南臨眾仁花苑，占地面積17767平方米，建筑面積8317平方米，綠化面積7033平方米，景觀湖面積1968平方米，250米的長廊將四個單體有機地連接起來，雨天不濕鞋，夏天能遮陽，各通道均設有無障礙坡道。

3.用戶需求

3.1監控報警功能

??監控設備能接收多臺故障探測器的信息，報警時發出聲光報警信號，同時設備上紅色“報警”指示燈亮，顯示屏指示報警部位及報警類型，記錄報警時間，聲光報警一直保持，直至按顯示屏“復位”按鈕（按鍵）遠程對探測器實現復位。對于聲音報警信號也可以使用顯示屏“消聲”按鈕（按鍵）手動消除。

3.2 控制輸出功能

??當被監測回路報警時，控制輸出繼電器閉合，用于控制被保護電路或其他設備，當報警消除后，控制輸出繼電器釋放。

3.3 遠程網頁端和手機端

??在網頁端和手機端可以遠程實時查看故障探測器的通訊故障和報警狀態，報警推送信息，讓專業人員及時發現，對老人的安全起到一個重要的保障。

4.現場項目應用產品簡介

4.1 Acrel-6000電氣火災監控系統

??Acrel-6000/B電氣火災監控系統是安科瑞自主研發的集監視、報警、管理于一體的計算機測控系統，該系統適用于大型商場、生活小區、工礦企業、辦公大樓、商場酒店等區域電氣防火的集中監控管理。

??Acrel-6000/B型電氣火災監控設備是Acrel-6000電氣火災監控系統的核心，監控設備通過RS485總線與多臺電氣火災監控探測器相連，構成集散式電氣火災監控系統，實時監控電氣線路的工作狀態。

??監控設備能實時接收處理各路探測器發送的漏電、溫度信號，同時在液晶屏幕上顯示，當漏電、超溫報警及電源或通訊發生故障時，監控設備能發出聲光報警信號，在屏幕上顯示故障位置及報警類型，并具有數據存儲、查詢和報警控制信號輸出等功能，還具備對探測器的遠程復位控制功能。

??Acrel-6000電氣火災監控系統由Acrel-6000/B型電氣火災監控設備、AAFD故障電弧探測器組成。系統各設備之間均采用485總線進行連接，施工布線簡單方便。監控設備也可將數據上傳到云平臺。

4.2 Acrel-6000/B電氣火災監控設備

4.2.1 面板元件布置及功能說明

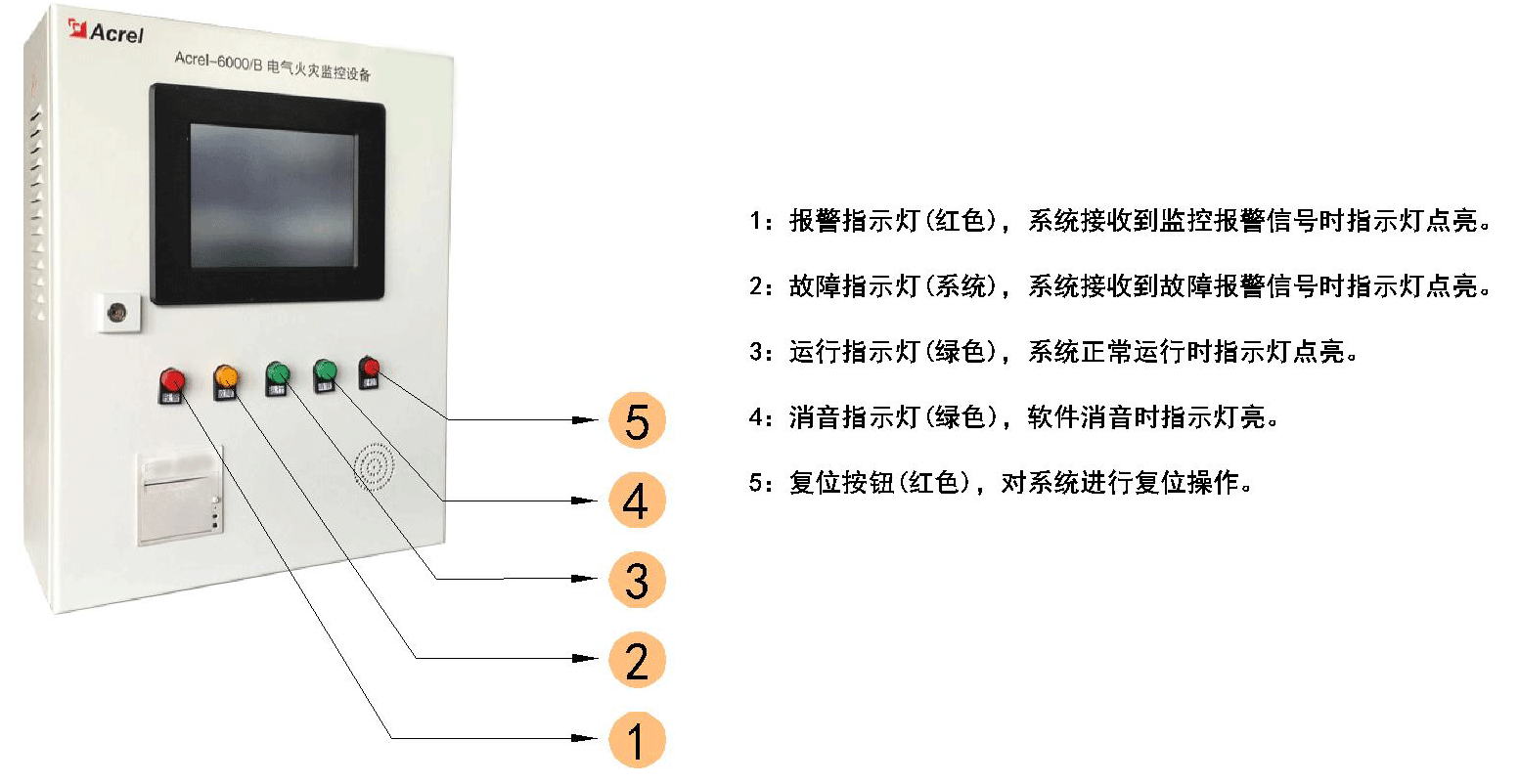

圖2 Acrel-6000/B面板元件布置及功能說明

4.2.2 技術參數

表1 Acrel-6000/B技術參數

功能類型		壁掛式
型號		Acrel-6000/B
總線通訊方式		RS485
監控容量		≤256點（可擴展）
外形尺寸		500(H)×400(W)×180(D)
主要組成部件	顯示功能	8″工業平板電腦，Windows XP，Acrel-6000電氣火災監控軟件
	輸入輸出模塊	內置遠程智能I/O模塊
	聲光報警器	內置喇叭、指示燈
	備用電源	內置電池

4.2.3內部端子接線圖

1）電氣火災監控系統接線端子置于主機柜內，有8個單排接線端子。

圖3 Acrel-6000/B內部接線圖

2）各端子的功能表

表2 Acrel-6000/B接線端子對照表

端子序號	說明	端子序號	說明
11	回路一485A	15	回路三485A
12	回路一485B	16	回路三485B
13	回路二485A	17	回路四485A
14	回路二485B	18	回路四485B

4.3 AAFD型故障電弧探測器

4.3.1 產品外形

圖3 AAFD產品外形

4.3.2 AAFD系列電氣火災監控探測器的功能：

?監測單相回路的故障電??；

?通過對電氣線路的實時監測能及時、準確的發現電氣線路中的故障和異常狀態，可幫助用戶迅速查明電氣故障發生的區域，以便及時消除電氣火災隱患；

?具有聲光報警功能；

?本探測器尺寸小巧、安裝方便，采用標準35mm導軌安裝；

?具有故障電弧模擬發生功能，可以通過模擬故障電弧對本機進行性能測試；

?具有通用485總線接口，采用標準Modbus協議進行數據交換，信號兼容性強。

4.3.3 技術參數

表3 AAFD技術參數

參數 型號	AAFD-32L
保護線路額定電流范圍	0~32A
顯示	液晶顯示
額定工作電壓	AC 220V
功耗	≤5W
本地報警方式	聲光報警信號
故障報警動作時間	≤0.5s
控制輸出	1組機械常開觸點，觸點容量AC 250V/1A，DC 24V/1A
通訊	RS485
安裝方式	標準35mm導軌式安裝
使用環境	相對濕度：≤96%，環境溫度：-10℃~+40℃，使用場所：具防御設施；
產品執行標準	GB14287.4-2014
